وظیفه هیدروستات در لباسشویی چیست؟ راهنمای جامع عیب یابی و تست

هیدروستات لباسشویی یک سنسور فشار هوا است که وظیفه اصلی آن اندازه گیری و کنترل دقیق سطح آب داخل دیگ ماشین لباسشویی می باشد. این قطعه با ارسال سیگنال به برد الکترونیکی، زمان قطع و وصل شیر برقی آب را تعیین می کند. خرابی هیدروستات معمولاً با علائمی مانند آبگیری بیش از حد، عدم آبگیری، سرریز شدن آب یا…

به روزرسانی کارگروه تحریریه سایت
فهرست مطلب 21 بخش

هیدروستات لباسشویی یک سنسور فشار هوا است که وظیفه اصلی آن اندازه گیری و کنترل دقیق سطح آب داخل دیگ ماشین لباسشویی می باشد. این قطعه با ارسال سیگنال به برد الکترونیکی، زمان قطع و وصل شیر برقی آب را تعیین می کند. خرابی هیدروستات معمولاً با علائمی مانند آبگیری بیش از حد، عدم آبگیری، سرریز شدن آب یا نمایش کد خطا روی صفحه نمایشگر همراه است و برای تست سلامت آن می توان از روش های ساده ای مانند فوت کردن در شلنگ یا استفاده از مولتی متر بهره برد.

هیدروستات لباسشویی چیست و چه وظیفه ای دارد؟

هیدروستات که در اصطلاح فنی به آن سوئیچ فشار یا سنسور سطح آب نیز گفته می شود، مغز متفکر فرآیند آبگیری در ماشین لباسشویی است. این قطعه کوچک اما بسیار حیاتی، مسئولیت نظارت بر مقدار آب ورودی به دیگ را بر عهده دارد تا اطمینان حاصل شود که حجم آب دقیقاً مطابق با برنامه شستشوی انتخاب شده توسط کاربر تنظیم می گردد. بدون عملکرد صحیح هیدروستات، ماشین لباسشویی قادر به تشخیص پر شدن دیگ نخواهد بود و این موضوع می تواند منجر به هدر رفتن آب، آسیب دیدن موتور، نشتی به محیط یا شستشوی ناکارآمد لباس ها شود.

برخلاف تصور رایج، هیدروستات مستقیماً با خود آب در تماس نیست. این قطعه از طریق یک شلنگ باریک پلاستیکی به محفظه فشار در قسمت پایینی دیگ متصل است. با ورود آب به دیگ، هوای محبوس در این شلنگ فشرده می شود و این فشار هوا به عنوان یک پیام رسان عمل کرده و به دیافراگم داخلی هیدروستات منتقل می گردد. در نتیجه، هیدروستات بدون تماس مستقیم با آب، سطح آن را با دقت بالا تشخیص می دهد.

اجزای تشکیل دهنده هیدروستات ماشین لباسشویی

برای درک بهتر نحوه عملکرد و عیب یابی این قطعه، آشنایی با ساختار داخلی آن ضروری است. هیدروستات از چند جزء کلیدی تشکیل شده که هماهنگی آن ها عملکرد صحیح دستگاه را تضمین می کند:

  • بدنه اصلی: معمولاً از پلاستیک فشرده و مقاوم در برابر رطوبت ساخته شده تا از اجزای داخلی در برابر محیط مرطوب موتورخانه محافظت کند.
  • دیافراگم یا پرده لاستیکی: یک صفحه نازک و انعطاف پذیر که قلب تپنده هیدروستات است. این قطعه با دریافت فشار هوا از شلنگ، خم شده و حرکت مکانیکی لازم را ایجاد می کند.
  • هسته فلزی و فنر: این بخش به دیافراگم متصل است و با حرکت آن، جابجا می شود تا کنتاکت های الکتریکی را باز یا بسته کند.
  • کنتاکت های الکتریکی (پلاتین ها): نقاط تماسی که با حرکت هسته فلزی، مدار الکتریکی را به برد الکترونیکی وصل یا قطع می کنند و فرمان توقف آبگیری را صادر می نمایند.
  • پورت اتصال شلنگ: یک زائده پلاستیکی در زیر یا کنار هیدروستات که شلنگ فشار هوا به آن متصل می شود.
  • پیچ تنظیم (فقط در مدل های مکانیکی): پیچی که امکان کالیبره کردن حساسیت هیدروستات برای افزایش یا کاهش سطح آب را فراهم می کند.

نحوه عملکرد هیدروستات در چرخه شستشو

فرآیند کار هیدروستات یک چرخه دقیق و هماهنگ بین اجزای مکانیکی و الکترونیکی است که در چند مرحله کلیدی رخ می دهد:

مرحله اول: شروع آبگیری
پس از انتخاب برنامه شستشو و فشردن دکمه شروع، برد الکترونیکی فرمان باز شدن شیر برقی ورودی آب را صادر می کند. آب از طریق جاپودری وارد دیگ ماشین لباسشویی می شود.

مرحله دوم: انتقال فشار هوا
با بالا آمدن سطح آب در دیگ، هوای موجود در محفظه فشار پایینی دیگ فشرده می شود. این هوای فشرده از طریق شلنگ هیدروستات به سمت بالا حرکت کرده و به دیافراگم داخلی قطعه فشار وارد می کند.

مرحله سوم: فعال سازی سوئیچ
زمانی که فشار هوا به حد از پیش تعیین شده (مطابق با برنامه شستشو) برسد، دیافراگم به اندازه کافی خم می شود تا هسته فلزی را جابجا کند. این جابجایی باعث می شود کنتاکت های الکتریکی تغییر وضعیت دهند.

مرحله چهارم: قطع جریان آب و شروع شستشو
تغییر وضعیت کنتاکت ها، سیگنالی را به برد الکترونیکی ارسال می کند که نشان دهنده تکمیل سطح آب است. برد بلافاصله فرمان بسته شدن شیر برقی را صادر کرده و همزمان موتور را برای شروع چرخش دیگ و فرآیند شستشو فعال می کند.

انواع هیدروستات در ماشین های لباسشویی

با پیشرفت تکنولوژی ساخت لوازم خانگی، هیدروستات ها نیز تکامل یافته اند. در حال حاضر دو دسته اصلی از این قطعه در بازار وجود دارد که هر کدام ویژگی های خاص خود را دارند:

1. هیدروستات مکانیکی

این نوع هیدروستات در مدل های قدیمی تر و برخی از ماشین های لباسشویی نیمه اتوماتیک یا تمام اتوماتیک اقتصادی استفاده می شود. ساختار آن کاملاً فیزیکی است و از یک دیافراگم، فنر و کنتاکت های مکانیکی تشکیل شده است. ویژگی بارز این مدل، وجود یک پیچ تنظیم در قسمت بالایی بدنه است که تکنسین ها می توانند با چرخاندن آن، حساسیت قطعه را تغییر داده و مقدار آب ورودی را کم یا زیاد کنند.

2. هیدروستات الکترونیکی یا دیجیتالی

در ماشین های لباسشویی مدرن و هوشمند، از هیدروستات های دیجیتالی استفاده می شود. این قطعات فاقد پیچ تنظیم فیزیکی هستند و کالیبراسیون آن ها توسط نرم افزار و برد کنترل اصلی دستگاه انجام می گیرد. هیدروستات های دیجیتالی دقت بسیار بالاتری دارند، ابعاد کوچکتری داشته و می توانند سطوح مختلف آب (مثلاً برای شستشوی کم آب یا پرآب) را با دقت میکرونی تشخیص دهند.

دسته بندی بر اساس تعداد فیش های اتصال

از نظر ظاهر و نحوه سیم کشی، هیدروستات ها به دو گروه رایج تقسیم می شوند:

  • هیدروستات 3 فیش: این مدل ساده تر است و عمدتاً برای قطع و وصل کردن مدار شیر برقی آب استفاده می شود. در این نوع، یک فیش برای ورودی برق، یک فیش برای خروجی به شیر برقی و یک فیش مشترک وجود دارد.
  • هیدروستات 6 فیش: این مدل پیشرفته تر است و علاوه بر کنترل شیر برقی، می تواند اطلاعاتی مانند سطح آب دقیق، وضعیت فشار و گاهی سیگنال هایی برای کنترل سرعت موتور یا فعال سازی المنت گرم کننده را نیز به برد اصلی مخابره کند.
ویژگی هیدروستات مکانیکی هیدروستات الکترونیکی (دیجیتالی)
قابلیت تنظیم دستی دارد (با پیچ تنظیم) ندارد (تنظیم توسط برد)
دقت اندازه گیری متوسط بسیار بالا
هزینه تعویض مقرون به صرفه بالاتر
کاربرد در برندها مدل های قدیمی و اقتصادی مدل های جدید و هوشمند

علائم خرابی هیدروستات لباسشویی

تشخیص به موقع خرابی هیدروستات می تواند از آسیب های جدی تر و پرهزینه تر به موتور یا برد الکترونیکی جلوگیری کند. اگر ماشین لباسشویی شما هر یک از علائم زیر را نشان می دهد، احتمال قوی وجود دارد که هیدروستات دچار اختلال شده باشد:

  • آبگیری بی وقفه و سرریز شدن آب: شایع ترین علامت خرابی است. اگر هیدروستات نتواند فشار هوا را تشخیص دهد، برد الکترونیکی تصور می کند دیگ هنوز خالی است و فرمان بسته شدن شیر آب را صادر نمی کند. این موضوع منجر به لبریز شدن آب از جاپودری یا نشتی از زیر دستگاه می شود.
  • عدم آبگیری دستگاه: گاهی اوقات کنتاکت های داخلی هیدروستات در حالت بسته گیر می کنند و به اشتباه به برد اعلام می کنند که دیگ پر است. در نتیجه، شیر برقی هرگز باز نمی شود و دستگاه خشک می ماند.
  • توقف چرخه شستشو در مراحل اولیه: ماشین لباسشویی برای ایمنی، تا زمانی که سطح آب به حد نصاب نرسد، موتور را روشن نمی کند. خرابی هیدروستات باعث می شود دستگاه در حالت انتظار بماند و چرخش دیگ آغاز نشود.
  • تخلیه آب بلافاصله پس از آبگیری: اگر هیدروستات سیگنال نادرستی مبنی بر سرریز شدن آب ارسال کند، برد الکترونیکی برای جلوگیری از نشتی، بلافاصله پمپ تخلیه را فعال می کند و آب تازه وارد شده را خارج می نماید.
  • نمایش کد خطا روی صفحه نمایشگر: بسیاری از برندهای معتبر، کدهای خطای مشخصی را برای اختلال در سنسور سطح آب در نظر گرفته اند. به عنوان مثال، در برخی مدل های پاکشوما ارور E33، در ال جی کدهای F8 یا E4، و در دوو کدهای مربوط به سطح آب (Water Level) نمایش داده می شود.

هشدار ایمنی: در صورت مشاهده سرریز شدن آب، بلافاصله ماشین لباسشویی را خاموش کرده و شیر اصلی ورودی آب ساختمان را ببندید. ادامه کار در این شرایط می تواند منجر به نفوذ آب به برد الکترونیکی و سوختن کامل دستگاه شود.

دلایل اصلی خرابی هیدروستات

هیدروستات قطعه ای بادوام است، اما عوامل محیطی و استفاده نادرست می تواند عمر مفید آن را کاهش دهد. مهم ترین دلایل خرابی این قطعه عبارتند از:

  • گرفتگی یا سوراخ شدن شلنگ فشار هوا: تجمع رسوبات آب، پرز لباس یا کف زیاد مواد شوینده می تواند مسیر شلنگ را مسدود کند. همچنین سوراخ شدن ریز شلنگ باعث فرار هوا و عدم انتقال صحیح فشار به دیافراگم می شود.
  • فرسودگی یا پارگی دیافراگم: دیافراگم لاستیکی به مرور زمان و بر اثر انقباض و انبساط مداوم، خاصیت ارتجاعی خود را از دست داده و ممکن است دچار پارگی های ریز شود که عملکرد سوئیچ را مختل می کند.
  • نوسانات شدید برق: در مدل های الکترونیکی، نوسان ولتاژ می تواند به مدارهای داخلی هیدروستات آسیب رسانده و باعث سوختگی قطعات شود.
  • نفوذ رطوبت و آب: اگر آب از قسمت جاپودری یا اتصالات نشت کند و به داخل بدنه هیدروستات نفوذ نماید، باعث زنگ زدگی کنتاکت ها و اتصال کوتاه می گردد.
  • استفاده از مواد شوینده نامناسب: پودرهای دستی یا شوینده هایی که کف بسیار زیادی تولید می کنند، می توانند وارد شلنگ هیدروستات شده و پس از خشک شدن، مسیر عبور هوا را به طور کامل مسدود کنند.

راهنمای گام به گام تست هیدروستات لباسشویی

قبل از تعویض قطعه، باید از خرابی آن اطمینان حاصل کنید. گاهی اوقات مشکل از خود هیدروستات نیست، بلکه از شلنگ یا اتصالات آن است. برای تست این قطعه می توانید مراحل زیر را دنبال کنید:

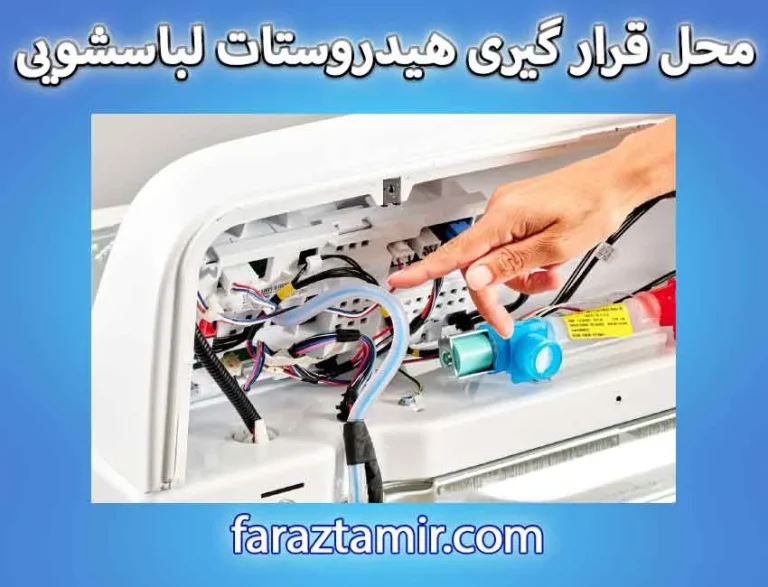

مرحله اول: تست ظاهری و بررسی شلنگ

ابتدا برق دستگاه را کاملاً قطع کنید. پنل بالایی یا پشتی ماشین لباسشویی را باز کنید تا به هیدروستات دسترسی پیدا کنید. شلنگ باریک متصل به آن را جدا کرده و از نظر وجود گرفتگی، تاخوردگی یا سوراخ بررسی کنید. برای اطمینان از باز بودن مسیر، می توانید شلنگ را جدا کرده و از یک سر آن فوت کنید؛ هوا باید به راحتی از سر دیگر خارج شود. اگر شلنگ کثیف است، آن را با آب گرم و فشار بشویید.

مرحله دوم: تست عملکردی با فوت کردن (تست ساده)

این روش برای بررسی سلامت مکانیکی هیدروستات بسیار موثر است. شلنگ را از هیدروستات جدا کنید. دستگاه را به برق متصل کرده و روشن کنید (مراقب قطعات باز باشید). یک شلنگ تمیز و هم اندازه به پورت هیدروستات وصل کنید و از سر آزاد آن به آرامی و به صورت یکنواخت فوت کنید. اگر هیدروستات سالم باشد، باید صدای کلیک مشخصی از داخل قطعه شنیده شود و همزمان صدای بسته شدن شیر برقی (قطع جریان آب) به گوش برسد. اگر با فوت کردن هیچ واکنشی رخ نداد، هیدروستات خراب است.

مرحله سوم: تست دقیق با مولتی متر (تست حرفه ای)

برای اطمینان صد در صدی، از یک مولتی متر دیجیتال استفاده کنید:

  1. برق دستگاه را قطع کنید و سوکت های متصل به هیدروستات را با دقت جدا کنید (بهتر است قبل از جدا کردن، از چیدمان سیم ها عکس بگیرید).
  2. مولتی متر را روی حالت تست بوق (Continuity) یا اندازه گیری مقاومت (اهم) قرار دهید.
  3. پراب های مولتی متر را به دو فیش اصلی هیدروستات (معمولاً فیش مشترک و فیش شیر برقی) متصل کنید.
  4. در حالت عادی (بدون فشار)، مولتی متر باید بوق ممتد بزند (مدار بسته). سپس به آرامی در پورت هیدروستات فوت کنید.
  5. با اعمال فشار، باید صدای کلیک شنیده شود و بوق مولتی متر قطع گردد (مدار باز شود). اگر این تغییر وضعیت رخ ندهد، کنتاکت های داخلی خراب شده و قطعه باید تعویض شود.

آموزش تنظیم هیدروستات لباسشویی

تنظیم هیدروستات فقط در مدل های مکانیکی که دارای پیچ تنظیم هستند امکان پذیر است. در مدل های دیجیتالی و جدید، این کار باید از طریق منوی سرویس دستگاه و توسط تکنسین مجرب با استفاده از ابزارهای عیب یابی انجام شود و دستکاری فیزیکی آن ها توصیه نمی گردد.

در مدل های مکانیکی، روی بدنه هیدروستات یک یا دو پیچ کوچک وجود دارد که گاهی با لاک کارخانه پوشانده شده اند. با چرخاندن این پیچ به سمت راست (ساعت گرد)، فنر داخلی سفت تر شده و دستگاه برای قطع آب به فشار بیشتری نیاز دارد (آبگیری بیشتر). با چرخاندن پیچ به سمت چپ (پاد ساعت گرد)، حساسیت افزایش یافته و آبگیری در سطح پایین تری قطع می شود. توجه داشته باشید که تنظیم نادرست می تواند به موتور فشار وارد کند، بنابراین این کار باید با احتیاط و در حد چرخش های بسیار جزئی انجام شود.

برآورد هزینه و معرفی انواع هیدروستات بر اساس برند

هزینه تعویض هیدروستات به عواملی مانند برند ماشین لباسشویی، اصلی یا تقلبی بودن قطعه و دستمزد تکنسین بستگی دارد. بر اساس بررسی بازار در سال 1405، قیمت خود قطعه هیدروستات برای برندهای رایج در ایران به شرح زیر تخمین زده می شود (این قیمت ها تقریبی بوده و ممکن است با نوسانات بازار تغییر کند):

  • هیدروستات لباسشویی پاکشوما و پارس خزر: معمولاً از نوع 3 فیش یا 6 فیش مکانیکی هستند و قیمت مقرون به صرفه تری دارند. این قطعات به وفور در بازار یافت می شوند.
  • هیدروستات لباسشویی ال جی و سامسونگ: اغلب از نوع دیجیتالی و با کیفیت ساخت بالا هستند. قیمت این قطعات به دلیل وارداتی بودن و تکنولوژی پیشرفته تر، بالاتر از میانگین بازار است.
  • هیدروستات لباسشویی دوو و اسنوا: در مدل های جدیدتر از سنسورهای دیجیتال استفاده می کنند، اما در مدل های قدیمی تر همچنان از انواع مکانیکی قابل تنظیم بهره می برند.

علاوه بر قیمت قطعه، هزینه ایاب و ذهاب و دستمزد عیب یابی و تعویض توسط سرویس کار مجاز نیز به مبلغ نهایی اضافه خواهد شد. همواره توصیه می شود از قطعات یدکی اصلی و با گارانتی معتبر استفاده کنید، زیرا قطعات متفرقه ممکن است به برد الکترونیکی دستگاه آسیب برسانند.

نکته طلایی نگهداری: برای افزایش عمر هیدروستات، هر 6 ماه یکبار شلنگ فشار هوا را بررسی کنید، از پودرهای ماشین لباسشویی استاندارد و کم کف استفاده نمایید و از نصب دستگاه در محیط های بسیار مرطوب بدون تهویه مناسب خودداری کنید.

پرسش های متداول درباره هیدروستات لباسشویی

آیا می توان هیدروستات خراب را تعمیر کرد؟

در اکثر موارد، خرابی هیدروستات ناشی از پارگی دیافراگم یا سوختن کنتاکت های داخلی است که قابلیت تعمیر ندارند. اگرچه تمیز کردن شلنگ یا اتصالات ممکن است برخی مشکلات ظاهری را حل کند، اما در صورت خرابی داخلی قطعه، تعویض آن با یک نمونه اصلی، مطمئن ترین و اقتصادی ترین راه حل برای جلوگیری از آسیب به سایر بخش های دستگاه است.

چرا ماشین لباسشویی بعد از تخلیه آب، دوباره آبگیری می کند؟

این مشکل اغلب به دلیل گیر کردن کنتاکت های هیدروستات در حالت پر است. وقتی آب تخلیه می شود، فشار هوا کاهش می یابد، اما هیدروستات خراب نمی تواند این تغییر را تشخیص دهد و به برد سیگنال می دهد که دیگ هنوز پر است یا نیاز به آب دارد. در نتیجه، شیر برقی مجدداً باز می شود. بررسی و تعویض هیدروستات این مشکل را برطرف می کند.

آیا خرابی هیدروستات به موتور لباسشویی آسیب می زند؟

بله، به صورت غیرمستقیم. اگر هیدروستات اجازه دهد آب بیش از حد وارد دیگ شود، وزن اضافی می تواند به بلبرینگ ها، سه نظام و موتور فشار وارد کند. همچنین، اگر آب سرریز شود و به برد الکترونیکی یا موتور برسد، باعث اتصالی و سوختن آن ها خواهد شد که هزینه تعمیرات را به شدت افزایش می دهد.

تفاوت هیدروستات 3 فیش و 6 فیش در چیست؟

تفاوت اصلی در سطح کنترل و هوشمندی قطعه است. هیدروستات 3 فیش فقط یک وظیفه ساده دارد: قطع و وصل کردن مدار شیر برقی آب. اما هیدروستات 6 فیش می تواند اطلاعات دقیق تری مانند سطح آب دقیق، فشار غیرعادی و سیگنال های کنترلی برای سایر اجزا مانند پمپ تخلیه یا المنت را مدیریت کند و در دستگاه های پیشرفته تر کاربرد دارد.

جمع بندی نهایی

هیدروستات ماشین لباسشویی، قطعه ای کوچک اما با نقشی حیاتی در تضمین عملکرد صحیح و ایمن دستگاه است. این سنسور با نظارت دقیق بر سطح آب، از هدر رفتن منابع جلوگیری کرده و از قطعات گران قیمت مانند موتور و برد الکترونیکی محافظت می کند. آشنایی با علائم خرابی آن، مانند آبگیری بی وقفه یا عدم شروع چرخه شستشو، و همچنین دانستن روش های ساده تست آن، می تواند به شما کمک کند تا پیش از وقوع آسیب های جدی، نسبت به عیب یابی یا تعویض به موقع آن اقدام نمایید. همواره به یاد داشته باشید که در صورت عدم اطمینان از دانش فنی کافی، سپردن این کار به تکنسین های مجرب، بهترین راه برای حفظ طول عمر ماشین لباسشویی شما خواهد بود.
