میکروسوئیچ درب لباسشویی چیست؛ راهنمای کامل تست، عیب یابی و تعویض

میکروسوئیچ درب لباسشویی یک کلید الکتریکی حساس و کوچک است که در مکانیزم قفل درب ماشین های لباسشویی نصب می شود. وظیفه اصلی این قطعه، ایجاد ارتباط منطقی بین وضعیت فیزیکی درب و برد الکترونیکی کنترل کننده دستگاه است. به بیان ساده تر، این قطعه به عنوان یک نگهبان ایمنی عمل می کند و به مغز متفکر لباسشویی…

به روزرسانی کارگروه تحریریه سایت
فهرست مطلب 15 بخش
میکروسوئیچ درب لباسشویی یا قفل کن درب، قطعه ای الکتریکی و ایمنی است که بسته بودن درب را به برد اصلی دستگاه اطلاع می دهد. تا زمانی که این قطعه فرمان بسته شدن کامل درب را صادر نکند، ماشین لباسشویی اجازه شروع چرخه شستشو را نخواهد داد. خرابی این قطعه معمولاً با علائمی مانند روشن نشدن دستگاه، قفل نشدن درب، یا نمایش کد خطای مربوط به درب همراه است. در اکثر موارد، این قطعه قابل تعمیر نیست و باید با یک نمونه اصلی و متناسب با مدل دستگاه تعویض شود. هزینه تعویض آن نسبتاً پایین است و با رعایت نکات ایمنی و قطع برق، می توان آن را به صورت مرحله به مرحله جایگزین کرد.

میکروسوئیچ درب لباسشویی چیست و چه نقشی دارد

میکروسوئیچ درب لباسشویی یک کلید الکتریکی حساس و کوچک است که در مکانیزم قفل درب ماشین های لباسشویی نصب می شود. وظیفه اصلی این قطعه، ایجاد ارتباط منطقی بین وضعیت فیزیکی درب و برد الکترونیکی کنترل کننده دستگاه است. به بیان ساده تر، این قطعه به عنوان یک نگهبان ایمنی عمل می کند و به مغز متفکر لباسشویی اعلام می کند که درب به طور کامل بسته و ایمن شده است یا خیر.

بدون تاییدیه این قطعه، برد الکترونیکی اجازه ارسال فرمان به شیر برقی ورودی آب، موتور اصلی یا پمپ تخلیه را صادر نخواهد کرد. این مکانیزم جلوگیری از سرریز شدن آب، آسیب دیدن کاربر در حین چرخش دیگ با سرعت بالا، و هدر رفتن انرژی را تضمین می کند. در مدل های جدیدتر، این قطعه فراتر از یک کلید ساده عمل کرده و به عنوان یک ماژول قفل درب هوشمند، تاخیر زمانی ایمنی را نیز مدیریت می کند.

مکانیزم عملکرد میکروسوئیچ به زبان ساده و تخصصی

درک نحوه کار این قطعه به عیب یابی دقیق تر کمک می کند. میکروسوئیچ ها از دو بخش اصلی تشکیل شده اند: یک کنتاکت متحرک و یک کنتاکت ثابت. در حالت عادی و زمانی که درب باز است، این دو کنتاکت از یکدیگر فاصله دارند و مدار الکتریکی باز است. با بسته شدن درب، ضامن یا زبانه مکانیکی درب به اهرم میکروسوئیچ فشار وارد می کند. این فشار باعث می شود کنتاکت متحرک به کنتاکت ثابت متصل شده و مدار الکتریکی بسته شود. در این لحظه، جریان الکتریسیته به برد اصلی ارسال شده و چراغ قفل درب روشن می شود.

در ماشین های لباسشویی اتوماتیک امروزی، اغلب از میکروسوئیچ های تاخیری حرارتی استفاده می شود. این مدل ها دارای یک المنت حرارتی کوچک و یک نوار بایمتال هستند. وقتی فرمان قفل از سمت برد ارسال می شود، المنت گرم شده و نوار بایمتال را خم می کند. این خمیدگی با یک تاخیر حدودا دو تا سه ثانیه ای، کنتاکت ها را به هم می چسباند. این تاخیر زمانی حیاتی است و به کاربر فرصت می دهد تا در صورت اشتباه، درب را باز کند و همچنین از استهلاک ناگهانی قطعات مکانیکی جلوگیری می نماید.

انواع میکروسوئیچ و قفل درب در ماشین های لباسشویی

با پیشرفت تکنولوژی ساخت لوازم خانگی، انواع مختلفی از این قطعه توسعه یافته است که هر کدام ویژگی های خاص خود را دارند:

  • میکروسوئیچ های مکانیکی ساده: این مدل ها در لباسشویی های قدیمی تر یا نیمه اتوماتیک دیده می شوند. عملکرد آن ها صرفاً بر اساس فشار مستقیم مکانیکی است و فاقد سیستم تاخیر حرارتی هستند. عمر مفید آن ها به کیفیت فنر داخلی و جنس کنتاکت ها بستگی دارد.
  • میکروسوئیچ های تاخیری حرارتی (بایمتال): رایج ترین نوع در ماشین های لباسشویی اتوماتیک خانگی هستند. همان طور که توضیح داده شد، از گرمای المنت برای ایجاد تاخیر در قفل شدن استفاده می کنند که ایمنی و دوام بالاتری دارد.
  • قفل درب های الکترونیکی هوشمند: در مدل های پیشرفته و تمام اتوماتیک، ماژول قفل درب شامل یک میکروکنترلر کوچک است که نه تنها بسته بودن درب، بلکه فشار مناسب لاستیک دور درب و عدم وجود انسداد را نیز بررسی می کند و اطلاعات را به صورت دیجیتال به برد اصلی مخابره می نماید.

علائم خرابی میکروسوئیچ درب لباسشویی

شناسایی به موقع خرابی این قطعه می تواند از آسیب های ثانویه به موتور یا برد الکترونیکی جلوگیری کند. اگر با هر یک از نشانه های زیر مواجه شدید، احتمال خرابی میکروسوئیچ بسیار زیاد است:

  • روشن نشدن دستگاه یا عدم شروع شستشو: رایج ترین علامت است. دستگاه برق دارد و نمایشگر روشن می شود، اما به محض زدن دکمه شروع، هیچ اتفاقی نمی افتد و آبگیری شروع نمی شود.
  • قفل نشدن درب پس از بسته شدن: صدای کلیک قفل شنیده نمی شود و چراغ نشانگر قفل درب روی پنل روشن نمی گردد.
  • باز نشدن درب پس از اتمام شستشو: میکروسوئیچ در حالت قفل مانده و فرمان آزادسازی را صادر نمی کند. در این شرایط هرگز نباید با زور درب را باز کرد.
  • توقف ناگهانی دستگاه در حین کار: اگر میکروسوئیچ در حین شستشو به دلیل لرزش یا حرارت زیاد اتصال خود را قطع کند، برد الکترونیکی برای حفظ ایمنی، دستگاه را فوراً متوقف می کند.
  • نمایش کد خطای مربوط به درب: اکثر برندها کد خطای مشخصی برای این مشکل دارند. برای مثال در برخی برندها خطای Door Lock یا کدهای عددی خاص روی نمایشگر ظاهر می شود که در دفترچه راهنما به قفل درب اشاره دارد.

دلایل اصلی خرابی قفل درب لباسشویی

خرابی این قطعه تصادفی نیست و معمولاً ریشه در عادات استفاده یا شرایط محیطی دارد. مهم ترین عوامل تخریب میکروسوئیچ عبارتند از:

  • ضربه و فشار فیزیکی بیش از حد: کوبیدن محکم درب لباسشویی برای بسته شدن آن، فشار ناگهانی و مخربی به اهرم پلاستیکی و کنتاکت های داخلی میکروسوئیچ وارد می کند که به مرور باعث شکستگی یا دفرمه شدن آن می شود.
  • نفوذ رطوبت و بخار آب: محیط داخلی لباسشویی مرطوب است. اگر لاستیک دور درب فرسوده باشد یا آبکشی بیش از حد انجام شود، رطوبت به داخل محفظه میکروسوئیچ نفوذ کرده و باعث اکسید شدن کنتاکت ها، ایجاد سولفاته و در نهایت اتصال کوتاه می شود.
  • نوسانات ولتاژ برق: افزایش ناگهانی ولتاژ برق شهری می تواند المنت حرارتی داخلی میکروسوئیچ های تاخیری را بسوزاند و عملکرد آن را به طور کامل از بین ببرد.
  • استهلاک طبیعی و عمر مفید: هر قطعه مکانیکی و الکتریکی تعداد مشخصی سیکل کاری دارد. باز و بسته شدن روزانه درب به مرور زمان باعث ضعیف شدن فنر داخلی و کاهش خاصیت ارتجاعی نوار بایمتال می شود.
  • انباشت جرم و مواد شوینده: باقی ماندن رسوبات پودر یا مایع شوینده در شیارهای قفل درب می تواند مانع از حرکت روان اهرم میکروسوئیچ شود.

راهنمای گام به گام تست میکروسوئیچ لباسشویی با مولتی متر

پیش از خرید قطعه جدید، باید از خرابی میکروسوئیچ اطمینان حاصل کنید. این کار با استفاده از یک مولتی متر دیجیتال ساده و در حالت تست پیوستگی (بوق) یا اندازه گیری مقاومت (اهم) انجام می شود. دقت کنید که این کار باید حتماً در زمانی که دستگاه از برق کشیده شده است، انجام گیرد.

هشدار ایمنی: قبل از هرگونه باز کردن پنل های لباسشویی، دوشاخه دستگاه را از پریز برق خارج کنید. حتی در حالت خاموش، قطعات داخلی ممکن است دارای ولتاژ باقی مانده باشند.
  1. دوشاخه برق لباسشویی را از پریز جدا کنید و شیر ورودی آب را ببندید.
  2. پنل بالایی یا جلویی دستگاه را باز کنید تا به محل قرارگیری قفل درب دسترسی پیدا کنید. این قطعه معمولاً در پشت پنل جلویی و در امتداد چارچوب درب قرار دارد.
  3. سوکت سیم های متصل به میکروسوئیچ را به آرامی جدا کنید.
  4. مولتی متر خود را روی حالت تست پیوستگی (علامت دیود یا موج صوتی) یا کمترین رنج مقاومت (اهم) تنظیم کنید.
  5. پروب های مولتی متر را به پایه های میکروسوئیچ متصل کنید. در میکروسوئیچ های سه پایه، معمولاً باید پایه مشترک را با دو پایه دیگر به صورت جداگانه تست کنید.
  6. در حالت عادی (درب باز)، مولتی متر باید مقاومت بی نهایت (عدد 1 یا OL) را نشان دهد که به معنای باز بودن مدار است.
  7. حالا با استفاده از یک پیچ گوشتی کوچک، اهرم یا زبانه میکروسوئیچ را به سمت داخل فشار دهید تا حالت بسته شدن درب را شبیه سازی کنید.
  8. در این حالت، مولتی متر باید صدای بوق ممتد بدهد یا مقاومت نزدیک به صفر اهم را نشان دهد. اگر با فشار دادن اهرم، تغییری در خوانش مولتی متر ایجاد نشد، میکروسوئیچ خراب است و باید تعویض شود.

آیا تعمیر میکروسوئیچ لباسشویی امکان پذیر است؟

در پاسخ به این سوال باید گفت که در اکثر قریب به اتفاق موارد، تعمیر میکروسوئیچ نه مقرون به صرفه است و نه ایمن. این قطعات به صورت پلمپ و یکپارچه تولید می شوند و باز کردن آن ها معمولاً به بدنه پلاستیکی آسیب می زند. حتی اگر بتوان کنتاکت های اکسید شده را تمیز کرد، فنر داخلی یا نوار بایمتال که خاصیت خود را از دست داده اند، قابل بازگشت به حالت اولیه نیستند. با توجه به قیمت نسبتاً پایین این قطعه در مقایسه با هزینه های ناشی از اتصالی مجدد یا آسیب به برد اصلی، تعویض کامل آن با یک قطعه نو و اصلی، منطقی ترین و استانداردترین راهکار فنی است.

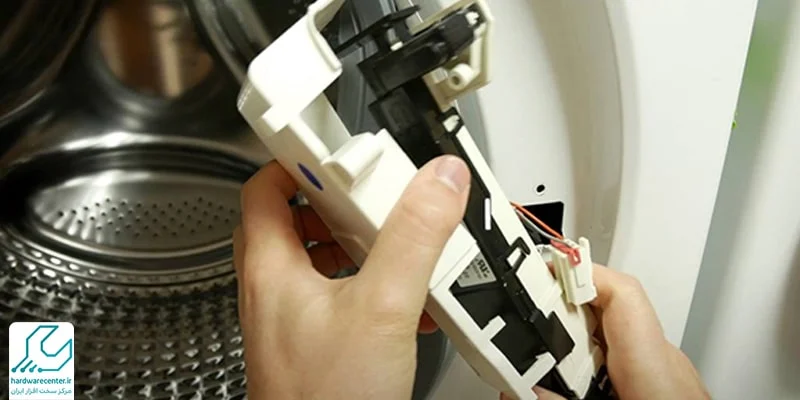

آموزش تعویض میکروسوئیچ درب لباسشویی (مرحله به مرحله)

تعویض این قطعه برای افرادی که کمی تجربه فنی دارند، کاری قابل انجام است. با این حال، اگر احساس عدم اطمینان می کنید، حتماً از یک تکنسین متخصص کمک بگیرید. ابزار مورد نیاز شامل پیچ گوشتی چهارسو و دوسو، انبر دم باریک، و یک دستمال تمیز است.

  1. قطع ایمنی: دستگاه را از برق بکشید و شیر آب را ببندید.
  2. دسترسی به قفل درب: در ماشین های لباسشویی درب از جلو، معمولاً باید نوار لاستیکی آب بند دور درب را با استفاده از یک کاردک پلاستیکی یا پیچ گوشتی دوسو به آرامی از شیار خود خارج کنید. سپس پنل جلویی دستگاه با باز کردن چند پیچ در قسمت بالا و پایین، آزاد می شود.
  3. مستندسازی اتصالات: قبل از جدا کردن سیم ها، با گوشی موبایل از نحوه قرارگیری سیم ها روی پایه های میکروسوئیچ قدیمی عکس بگیرید. این کار از اشتباه در سیم بندی قطعه جدید جلوگیری می کند.
  4. جداسازی قطعه معیوب: سوکت های برق را با فشار دادن ضامن آن ها جدا کنید. سپس دو یا سه پیچی که میکروسوئیچ را به بدنه فلزی یا پلاستیکی شاسی متصل کرده اند، باز کنید و قطعه را خارج نمایید.
  5. نصب قطعه جدید: میکروسوئیچ جدید را دقیقاً در همان موقعیت قبلی قرار داده و پیچ های آن را محکم کنید. دقت کنید که پیچ ها بیش از حد سفت نشوند تا رزوه پلاستیکی هرز نگردد.
  6. اتصال سیم ها: با توجه به عکسی که گرفته اید، سوکت ها را به پایه های متناظر روی میکروسوئیچ جدید متصل کنید تا صدای کلیک جا رفتن آن ها را بشنوید.
  7. مونتاژ و تست نهایی: پنل جلویی و نوار لاستیکی را با دقت سر جای خود بازگردانید. دستگاه را به برق متصل کرده و یک برنامه شستشوی کوتاه را اجرا کنید تا از قفل شدن صحیح درب و شروع بی نقص شستشو اطمینان حاصل نمایید.

قیمت و راهنمای خرید میکروسوئیچ لباسشویی در سال 1405

قیمت میکروسوئیچ یا قفل درب لباسشویی به عواملی مانند برند دستگاه، اصلی یا متفرقه بودن قطعه، و نوع تکنولوژی (ساده یا تاخیری) بستگی دارد. بر اساس بررسی بازار در سال 1405، بازه قیمتی این قطعه به شرح زیر است:

  • میکروسوئیچ های متفرقه و عمومی: مناسب برای برخی مدل های قدیمی یا برندهای داخلی، با قیمتی حدود 150,000 تا 250,000 تومان.
  • میکروسوئیچ های اصلی برندهای داخلی: مانند پاکشوما، اسنوا و دوو، که معمولاً بین 250,000 تا 400,000 تومان قیمت گذاری می شوند.
  • میکروسوئیچ های اصلی برندهای خارجی: مانند ال جی، سامسونگ و بوش، که به دلیل کیفیت ساخت بالاتر و وارداتی بودن، قیمتی بین 350,000 تا 600,000 تومان دارند.

هنگام خرید، حتماً به شماره فنی (Part Number) حک شده روی بدنه قطعه قدیمی توجه کنید و دقیقاً همان مدل یا مدل جایگزین معرفی شده توسط نمایندگی را تهیه نمایید. استفاده از قطعات بی کیفیت می تواند منجر به آسیب دیدن برد الکترونیکی گران قیمت دستگاه شود.

جدول مقایسه انواع قفل درب و میکروسوئیچ

نوع میکروسوئیچ مزایا معایب مناسب برای
مکانیکی ساده قیمت پایین، ساختار ساده عدم وجود تاخیر ایمنی، استهلاک سریع تر لباسشویی های قدیمی و نیمه اتوماتیک
تاخیری حرارتی (بایمتال) ایمنی بالا، جلوگیری از ضربه ناگهانی، عمر مفید مناسب حساسیت نسبی به نوسان برق اکثر ماشین های لباسشویی اتوماتیک خانگی
الکترونیکی هوشمند دقت بسیار بالا، قابلیت عیب یابی دیجیتال قیمت بالا، پیچیدگی در تعویض مدل های پیشرفته و تمام اتوماتیک جدید

پرسش های متداول درباره میکروسوئیچ لباسشویی

آیا باز کردن اجباری درب در زمان قفل بودن به میکروسوئیچ آسیب می زند؟

بله، کشیدن محکم درب زمانی که قفل است، فشار مستقیمی به اهرم پلاستیکی و مکانیزم داخلی میکروسوئیچ وارد می کند و احتمال شکستن آن را به شدت افزایش می دهد. همیشه باید صبر کنید تا صدای باز شدن قفل شنیده شود یا از اهرم اضطراری مخصوص زیر دستگاه استفاده کنید.

چرا درب لباسشویی بعد از اتمام شستشو باز نمی شود؟

این مشکل می تواند به دلیل خرابی میکروسوئیچ و گیر کردن مکانیزم آزادسازی باشد. همچنین، اگر دمای داخل دیگ هنوز بالا باشد، برخی از سیستم های ایمنی به طور خودکار اجازه باز شدن درب را نمی دهند. ابتدا دستگاه را خاموش کرده و 10 دقیقه صبر کنید. اگر مشکل حل نشد، میکروسوئیچ احتمالاً نیاز به تعویض دارد.

آیا می توان میکروسوئیچ یک برند را روی برند دیگر نصب کرد؟

خیر، این کار توصیه نمی شود. اگرچه ممکن است از نظر فیزیکی در جای خود قرار گیرد، اما تفاوت در نقشه سیم کشی، نوع کنتاکت ها (معمولی باز یا بسته) و ولتاژ کاری می تواند منجر به عملکرد نادرست یا آسیب جدی به برد الکترونیکی دستگاه شود. همیشه قطعه مخصوص مدل خود را تهیه کنید.

جمع بندی نهایی

میکروسوئیچ درب لباسشویی قطعه ای کوچک اما حیاتی است که ضامن ایمنی شما و سلامت دستگاه محسوب می شود. نادیده گرفتن علائم خرابی آن نه تنها فرآیند شستشو را مختل می کند، بلکه می تواند خطرات جدی ایمنی به همراه داشته باشد. با استفاده از راهنمای تست و تعویض ارائه شده، می توانید در بسیاری از موارد این مشکل را به صورت مستقل و با هزینه ای معقول برطرف نمایید. با این حال، اگر تجربه کافی در کار با قطعات الکتریکی ندارید، سپردن این کار به یک تعمیرکار مجرب، بهترین راه برای تضمین عملکرد صحیح و طولانی مدت ماشین لباسشویی شما خواهد بود. همواره به یاد داشته باشید که ایمنی در اولویت اول قرار دارد و قطع کردن برق دستگاه، اولین و مهم ترین گام در هرگونه اقدام تعمیراتی است.
