مقدمه ای بر عملکرد و اهمیت آبگرمکن دیواری بوتان B3115
آبگرمکن های دیواری بوتان، به ویژه مدل B3115، به دلیل طراحی جمع و جور، مصرف بهینه سوخت و ایمنی بالا، سال ها است که در خانه های ایرانی مورد استفاده قرار می گیرند. این دستگاه ها وظیفه دارند تا به محض باز کردن شیر آب گرم، جریانی از آب با دمای مطلوب و پایدار را فراهم کنند. با این حال، مانند هر وسیله مکانیکی و گازی دیگر، این آبگرمکن ها نیز ممکن است در طول زمان دچار اختلالاتی شوند که رایج ترین آن ها گرم نشدن آب یا سرد و گرم شدن ناگهانی جریان آب است.

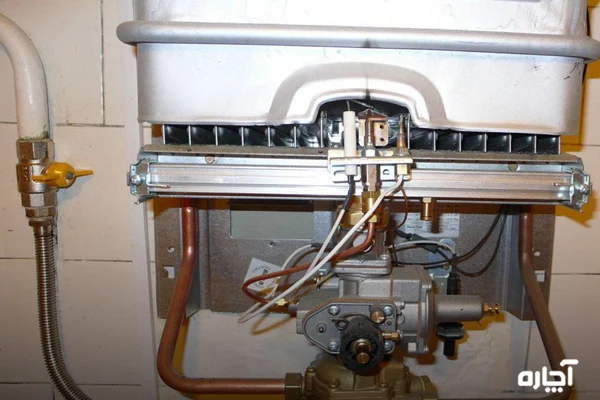

درک دقیق مکانیزم عملکرد این دستگاه، اولین گام برای عیب یابی صحیح است. آبگرمکن B3115 با استفاده از یک مشعل گازی، حرارت را به مبدل حرارتی منتقل می کند. آب سرد از یک طرف وارد مبدل شده و با عبور از مجاری پیچیده آن، حرارت را جذب کرده و از طرف دیگر به عنوان آب گرم خارج می شود. هرگونه اختلال در تامین سوخت، جریان آب، یا انتقال حرارت، مستقیماً بر دمای آب خروجی تأثیر می گذارد. در این مقاله تخصصی، ما تمامی دلایل ممکن برای گرم نشدن آب این مدل خاص را با جزئیات فنی دقیق بررسی کرده و راهکارهای عملی و ایمن برای رفع هر یک را ارائه می دهیم. هدف ما این است که شما بتوانید با دانش کافی، مشکل را شناسایی کرده و در صورت امکان، آن را برطرف سازید یا حداقل با آگاهی کامل با تعمیرکار ارتباط برقرار کنید.
گام اول: تشخیص دقیق نوع مشکل در آبگرمکن
پیش از آن که به سراغ باز کردن پیچ ها یا تعویض قطعات بروید، باید رفتار دقیق دستگاه را مشاهده کنید. مشکل گرم نشدن آب می تواند به سه شکل کلی ظاهر شود و هر کدام از این شکل ها، انگشت اتهام را به سمت قطعات متفاوتی نشانه می رود:
- دستگاه اصلاً روشن نمی شود: وقتی شیر آب گرم را باز می کنید، هیچ صدایی از دستگاه شنیده نمی شود، شمعک روشن نیست و مشعل اصلی فعال نمی شود. این حالت معمولاً به سیستم ایمنی، ترموکوپل یا تامین اولیه گاز و آب مربوط است.
- دستگاه روشن می شود اما آب ولرم یا سرد است: مشعل روشن است و شعله دیده می شود، اما دمای آب خروجی به اندازه ای که تنظیم کرده اید بالا نمی رود. این حالت نشان دهنده مشکل در انتقال حرارت (مانند رسوب) یا تنظیم نبودن نسبت گاز و هوا است.
- آب به طور ناگهانی سرد و گرم می شود: دستگاه در حین استفاده روشن و خاموش می شود یا دمای آب نوسان شدید دارد. این مشکل کلاسیک، اغلب به نوسان فشار آب، خرابی دیافراگم یا گیر کردن شیر کنترل گاز مربوط می شود.
1. خرابی ترموکوپل و مشکلات شمعک؛ شایع ترین علت خاموشی
ترموکوپل یک قطعه ایمنی حیاتی در آبگرمکن های دیواری است. وظیفه اصلی این قطعه، تشخیص حضور شعله شمعک است. ترموکوپل از دو فلز غیرهمجنس تشکیل شده که وقتی نوک آن توسط شعله شمعک گرم می شود، یک ولتاژ الکتریکی بسیار ضعیف (در حد میلی ولت) تولید می کند. این ولتاژ به بوبین شیر کنترل گاز ارسال شده و باعث باز ماندن مسیر گاز می شود.
اگر ترموکوپل خراب شده باشد، کثیف باشد، یا به درستی در مسیر شعله شمعک قرار نگرفته باشد، نمی تواند گرمای کافی را دریافت کند. در نتیجه، ولتاژ لازم تولید نشده و بوبین شیر کنترل، مسیر گاز را به طور خودکار قطع می کند تا از نشت گاز جلوگیری شود. نشانه بارز این مشکل این است که شما دکمه شمعک را فشار می دهید و شمعک روشن می شود، اما به محض رها کردن دکمه، شمعک خاموش می شود.
گاهی اوقات ترموکوپل سالم است، اما شعله شمعک به دلیل گرفتگی ژیگلور (سوراخ ریز تامین کننده گاز شمعک) کوتاه یا ضعیف است و به نوک ترموکوپل نمی رسد. قبل از تعویض ترموکوپل، حتماً شعله شمعک را بررسی کنید که باید آبی رنگ، مستقیم و به اندازه ای بلند باشد که کاملاً نوک ترموکوپل را در بر بگیرد.
برای تست ترموکوپل با مولتی متر، باید آن را از شیر کنترل جدا کرده و نوک آن را با فندک گرم کنید. اگر مولتی متر ولتاژی بین 20 تا 30 میلی ولت نشان داد، ترموکوپل سالم است. در غیر این صورت، تعویض آن با یک نمونه اصلی بوتان الزامی است.
2. رسوب گرفتن مبدل حرارتی؛ دشمن خاموش راندمان
مبدل حرارتی (که در اصطلاح عامیانه به آن رادیاتور آبگرمکن نیز می گویند) قلب تپنده دستگاه است. آب سرد از داخل لوله های مسی این مبدل عبور می کند و حرارت مشعل از بیرون به آن منتقل می شود. اگر آب منطقه شما سختی بالایی داشته باشد (املاح کلسیم و منیزیم زیاد باشد)، این املاح در اثر حرارت بالا، به تدریج به شکل رسوبات سخت و گچی در دیواره داخلی لوله های مبدل ته نشین می شوند.
این لایه رسوب مانند یک عایق حرارتی عمل می کند. یعنی مشعل با حداکثر توان می سوزد، اما حرارت نمی تواند به درستی از دیواره مسی عبور کرده و به آب برسد. در نتیجه، آب خروجی ولرم است. علاوه بر این، رسوب گرفتن باعث تنگ شدن قطر داخلی لوله ها می شود که خود منجر به کاهش فشار آب گرم خروجی و افزایش فشار داخلی دستگاه می گردد.
نشانه های رسوب مبدل عبارتند از: کاهش محسوس فشار آب گرم نسبت به آب سرد، طولانی شدن زمان گرم شدن آب، و گاهی اوقات شنیدن صدای جوشش یا تق تق از داخل دستگاه به دلیل حبس شدن حباب های بخار آب در میان رسوبات. راه حل قطعی این مشکل، باز کردن مبدل و رسوب زدایی آن با اسیدهای مخصوص (مانند جوهر نمک رقیق شده یا محلول های تجاری رسوب زدا) و پمپاژ معکوس است. این کار باید با احتیاط کامل انجام شود تا به لوله های مسی آسیب نرسد.
3. اختلال در شیر کنترل و رگلاتور گاز
شیر کنترل گاز، مغز متفکر تنظیم سوخت در آبگرمکن B3115 است. این قطعه وظیفه دارد تا بر اساس میزان باز بودن شیر آب و درخواست دما، حجم گاز ورودی به مشعل را تنظیم کند. داخل شیر کنترل، دیافراگم های لاستیکی و فنرهایی وجود دارند که با تغییر فشار آب حرکت کرده و مسیر گاز را باز یا تنگ می کنند.
اگر فنر شیر کنترل ضعیف شده باشد یا دیافراگم داخلی آن دچار پارگی یا سفتی شده باشد، شیر نمی تواند به درستی باز شود. در این حالت، حتی اگر شمعک روشن باشد، گاز کافی به مشعل اصلی نمی رسد و شعله مشعل کوتاه و ضعیف خواهد بود. شعله ضعیف نمی تواند حجم آب در حال عبور را به دمای مطلوب برساند.
همچنین، ممکن است مشکل از رگلاتور گاز ساختمان یا کنتور باشد. اگر فشار گاز ورودی به ساختمان در ساعات اوج مصرف به شدت کاهش یابد، آبگرمکن نمی تواند عملکرد عادی خود را داشته باشد. برای بررسی این مورد، می توانید سایر وسایل گازی منزل (مانند اجاق گاز) را روشن کنید و قدرت شعله آن ها را بسنجید. اگر شعله آن ها نیز ضعیف است، مشکل از تامین گاز ساختمان است و نه آبگرمکن.
4. کاهش فشار آب و خرابی دیافراگم (واتر رگلاتور)
آبگرمکن های دیواری بدون پمپ، برای روشن شدن نیاز به یک حداقل فشار آب ورودی دارند (معمولاً حدود 0.3 تا 0.5 بار). وقتی شیر آب گرم را باز می کنید، آب وارد واتر رگلاتور شده و به یک پرده لاستیکی به نام دیافراگم فشار می آورد. این فشار باعث حرکت میله سوپاپ گاز و روشن شدن مشعل می شود.
اگر فشار آب ساختمان کم باشد، یا اگر شبکه لوله کشی دچار گرفتگی باشد، نیروی کافی برای هل دادن دیافراگم وجود نخواهد داشت و دستگاه روشن نمی شود. از سوی دیگر، خود دیافراگم یک قطعه مصرفی است. پس از چند سال کارکرد، این لاستیک خاصیت ارتجاعی خود را از دست داده، سفت می شود یا دچار سوراخ های ریز می گردد. دیافراگم سوراخ یا فرسوده، نمی تواند فشار آب را به درستی پشت خود نگه دارد و در نتیجه میله سوپاپ به طور کامل باز نمی شود. این حالت اغلب باعث می شود دستگاه با تاخیر روشن شود یا در حین استفاده، با کوچکترین نوسان فشار آب، خاموش شود.
قبل از تعویض دیافراگم، حتماً صافی (فیلتر) توری شکل ورودی آب سرد به آبگرمکن را بررسی کنید. این صافی در محل اتصال شیلنگ آب سرد به دستگاه قرار دارد و اغلب با شن و ماسه یا املاح مسدود می شود. تمیز کردن این صافی ساده، بسیاری از مشکلات فشار آب را بدون نیاز به باز کردن دستگاه حل می کند.
5. مشکلات دودکش و فعال شدن سنسور دود (ODS)
ایمنی در آبگرمکن های گازی خط قرمز است. مدل B3115 مجهز به سنسور تشخیص دود (ODS) یا ترموستات حدی است که در مسیر دودکش قرار دارد. اگر دودکش مسدود شده باشد، قطر آن نامناسب باشد، یا مکش کافی وجود نداشته باشد، گازهای احتراق (از جمله مونوکسید کربن) به جای خروج از ساختمان، به داخل محیط یا محفظه دستگاه باز می گردند.
به محض اینکه سنسور دود، افزایش غیرعادی دما در مسیر خروجی را حس کند، برای جلوگیری از مسمومیت ساکنین، فرمان قطع گاز را صادر می کند. در این حالت، دستگاه ممکن است ابتدا روشن شود و آب را گرم کند، اما پس از چند دقیقه به طور ناگهانی خاموش شده و آب سرد می شود. این یک مکانیزم نجات بخش است و هرگز نباید آن را غیرفعال کرد.
برای بررسی سلامت دودکش، می توانید در حالی که دستگاه روشن است، یک کبریت روشن را نزدیک به دریچه بررسی دودکش بگیرید. شعله کبریت باید به سمت داخل مکیده شود. اگر شعله به بیرون فوت کرد یا ثابت ماند، دودکش مسدود است و استفاده از دستگاه تا زمان رفع انسداد، به شدت خطرناک و ممنوع است.
6. تنظیم نبودن یا خرابی ترموستات
ترموستات وظیفه دارد تا دمای آب را در حد تنظیم شده توسط کاربر نگه دارد. اگر ولوم تنظیم دما روی کمترین حالت باشد، طبیعی است که آب به اندازه کافی گرم نشود. گاهی اوقات، خود ولوم از داخل هرز شده و با چرخاندن آن، تغییر واقعی در تنظیمات ایجاد نمی شود.
در موارد پیشرفته تر، سنسور ترموستات ممکن است کالیبراسیون خود را از دست بدهد و دمای آب را بالاتر از حد واقعی به برد یا شیر کنترل گزارش دهد. در نتیجه، دستگاه زودتر از موعد شعله را کم یا خاموش می کند. بررسی ترموستات نیاز به ابزار اندازه گیری دارد و در صورت خرابی، باید با قطعه هم مدل و استاندارد تعویض گردد.
7. لوله کشی غیر استاندارد و تداخل فشارها
گاهی اوقات تمام قطعات آبگرمکن سالم هستند، اما نحوه لوله کشی ساختمان باعث ایجاد مشکل می شود. استفاده از لوله هایی با قطر بسیار کم، وجود زانویی های زیاد و غیرضروری، یا طولانی بودن بیش از حد مسیر لوله کشی آب گرم، باعث افت شدید فشار در نقطه مصرف می شود.
همچنین، اگر در ساختمان از پمپ آب به صورت نامناسب استفاده شود و نوسان فشار شدید باشد، آبگرمکن دیواری نمی تواند خود را با این تغییرات ناگهانی تطبیق دهد و مدام خاموش و روشن می شود. نصب یک شیر یکطرفه در ورودی آب سرد و اطمینان از استاندارد بودن قطر لوله ها (حداقل 1/2 اینچ برای مسیرهای کوتاه و 3/4 اینچ برای مسیرهای طولانی) می تواند تا حد زیادی این مشکلات را کاهش دهد.
راهنمای نگهداری پیشگیرانه برای جلوگیری از سرد شدن آب
پیشگیری همیشه بهتر و کم هزینه تر از تعمیر است. با رعایت نکات زیر می توانید عمر آبگرمکن B3115 خود را افزایش داده و از بروز مشکلات گرم نشدن آب جلوگیری کنید:
- سرویس سالانه: حداقل سالی یک بار، ترجیحاً قبل از شروع فصل سرما، از یک تکنسین بخواهید تا دستگاه را بررسی، رسوب زدایی و تنظیم کند.
- بررسی شعله: به طور دوره ای از دریچه مشاهده، رنگ شعله مشعل را چک کنید. شعله باید کاملاً آبی و یکنواخت باشد. شعله زرد یا نارنجی نشانه کمبود اکسیژن، کثیفی مشعل یا مشکل در دودکش است.
- تنظیم دما: دمای آب را روی بالاترین درجه تنظیم نکنید. این کار نه تنها باعث افزایش رسوب گذاری در مبدل می شود، بلکه مصرف گاز را نیز به شدت بالا می برد. دمای حدود 50 تا 60 درجه سانتیگراد برای مصارف خانگی ایده آل است.
- تخلیه در فصل یخبندان: اگر در منطقه ای سردسیر زندگی می کنید و امکان دارد برق یا گاز برای مدت طولانی قطع شود، حتماً آب داخل مبدل را تخلیه کنید تا در اثر یخ زدگی، مبدل مسی ترک نخورد و سوراخ نشود.
جدول جامع عیب یابی سریع آبگرمکن بوتان B3115
چه زمانی باید حتماً با تعمیرکار مجرب تماس بگیریم؟
اگرچه برخی از اقدامات مانند تمیز کردن صافی ورودی یا تنظیم ولوم دما توسط کاربر عادی قابل انجام است، اما تعمیرات داخلی آبگرمکن گازی نیازمند دانش فنی، ابزار تخصصی و رعایت دقیق پروتکل های ایمنی است. در موارد زیر، اکیداً توصیه می شود از دستکاری دستگاه خودداری کرده و با یک نمایندگی یا تکنسین مجاز تماس بگیرید:
هرگونه بوی گاز، نشت آب از داخل محفظه احتراق، یا مشاهده شعله زرد و دوده زدن دستگاه، نشانه های خطرناکی هستند که می توانند منجر به آتش سوزی یا مسمومیت با مونوکسید کربن شوند. در این شرایط فوراً شیر اصلی گاز را بسته، پنجره ها را باز کنید و با متخصص تماس بگیرید.

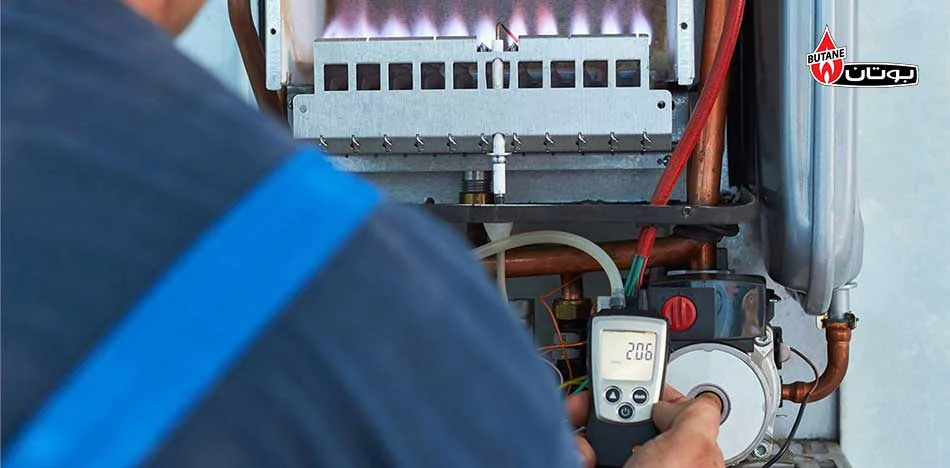

تعمیرکاران مجرب با استفاده از ابزارهای دقیق مانند فشارسنج گاز و مولتی متر، می توانند به طور قطعی تشخیص دهند که آیا مشکل از شیر کنترل است یا دیافراگم. همچنین، فرآیند رسوب زدایی با اسید، اگر با غلظت نامناسب یا زمان نامناسب انجام شود، می تواند منجر به سوراخ شدن مبدل مسی و خسارت مالی سنگین شود. استفاده از قطعات یدکی اصلی و دارای استاندارد، ضامن عملکرد ایمن و طولانی مدت دستگاه شما خواهد بود.
پرسش های متداول درباره گرم نشدن آب آبگرمکن بوتان
چرا آبگرمکن بوتان B3115 روشن می شود اما آب را داغ نمی کند؟
این مشکل معمولاً به دلیل رسوب گرفتن مبدل حرارتی، تنظیم نبودن ترموستات روی درجه پایین، یا ضعیف بودن شعله مشعل به دلیل فشار کم گاز یا کثیفی مشعل رخ می دهد. بررسی و تمیز کردن این موارد اولین گام است.
آیا خرابی دیافراگم باعث سرد شدن ناگهانی آب می شود؟
بله، دیافراگم فرسوده یا سوراخ شده نمی تواند فشار آب را به طور یکنواخت نگه دارد. با کوچکترین تغییر در فشار آب ساختمان، میله سوپاپ گاز به عقب برمی گردد و شعله را کم یا خاموش می کند که منجر به سرد و گرم شدن آب می شود.
چگونه بفهمیم ترموکوپل خراب است یا شمعک؟
اگر شعله شمعک آبی و قوی است و مستقیماً به نوک ترموکوپل برخورد می کند اما با رها کردن دکمه، شمعک خاموش می شود، به احتمال بسیار زیاد ترموکوپل خراب است. اگر شعله شمعک زرد، کوتاه یا لرزان است، ابتدا باید مسیر گاز شمعک و ژیگلور آن تمیز شود.
آیا می توانم خودم مبدل حرارتی را رسوب زدایی کنم؟
این کار نیازمند باز کردن اتصالات، استفاده از پمپ سیرکولاسیون و اسیدهای مخصوص است. اگر تجربه فنی ندارید، این کار را انجام ندهید، زیرا استفاده از اسید نامناسب (مثل جوهر نمک غلیظ) می تواند در عرض چند دقیقه مبدل مسی را سوراخ و غیرقابل تعمیر کند.
چرا فشار آب گرم کمتر از فشار آب سرد است؟
این نشانه کلاسیک گرفتگی مسیر آب گرم است. یا صافی ورودی آب سرد به دستگاه کیپ شده است، یا داخل لوله های مبدل حرارتی رسوب زیادی جمع شده و مسیر عبور آب را تنگ کرده است.
هزینه تعمیر گرم نشدن آبگرمکن چقدر است؟
هزینه بستگی به قطعه معیوب دارد. تعویض ترموکوپل یا دیافراگم هزینه نسبتاً کمی دارد، اما اگر مبدل حرارتی نیاز به تعویض داشته باشد یا شیر کنترل اصلی خراب شده باشد، هزینه تعمیر بالاتر خواهد رفت. دریافت فاکتور رسمی و استفاده از قطعات اصلی توصیه می شود.
جمع بندی نهایی
گرم نشدن آب در آبگرمکن دیواری بوتان مدل B3115 می تواند دلایل متعددی داشته باشد، از مسائل ساده ای مانند بسته بودن نیمه شیر گاز یا کثیفی صافی ورودی، تا مشکلات پیچیده تری مانند خرابی ترموکوپل، رسوب شدید مبدل یا اختلال در شیر کنترل گاز. با دنبال کردن مراحل عیب یابی مطرح شده در این مقاله، می توانید بسیاری از این مشکلات را شناسایی و در موارد ساده برطرف کنید.
با این حال، به یاد داشته باشید که آبگرمکن گازی یک وسیله حساس است که مستقیماً با ایمنی جان و مال شما در ارتباط است. هرگز سیستم های ایمنی مانند سنسور دود یا ترموکوپل را دور نزنید. اگر پس از بررسی های اولیه مشکل برطرف نشد، بهترین و ایمن ترین راهکار، سپردن کار به دست تکنسین های مجرب و استفاده از قطعات یدکی اصلی و استاندارد است. نگهداری دوره ای و سرویس سالانه، کلید اصلی جلوگیری از بروز این مشکلات و تضمین عملکرد بی نقص آبگرمکن شما در تمام فصول سال خواهد بود.
