مین برد یا برد اصلی تلویزیون سامسونگ به عنوان مغز متفکر دستگاه، وظیفه پردازش سیگنال های تصویری و صوتی و هماهنگی بین تمام قطعات را بر عهده دارد. خرابی این قطعه حیاتی معمولاً ناشی از نوسانات شدید برق، گرمای بیش از حد، ورود رطوبت یا فرسودگی طبیعی قطعات الکترونیکی مانند خازن ها و آی سی ها است. علائمی مانند روشن نشدن تلویزیون، قطع شدن ناگهانی تصویر، ماندن روی لوگوی سامسونگ و عدم شناسایی پورت های HDMI از نشانه های اصلی آسیب دیدن مین برد هستند. تعمیر این برد نیازمند دانش تخصصی الکترونیک، ابزارهای دقیق مانند هیتر و هویه و نقشه خوانی است و در بسیاری از موارد، تعویض برد با نمونه اصلی بهترین راه حل برای بازگرداندن عملکرد دستگاه خواهد بود.
مین برد تلویزیون سامسونگ چیست و چه وظیفه ای دارد؟

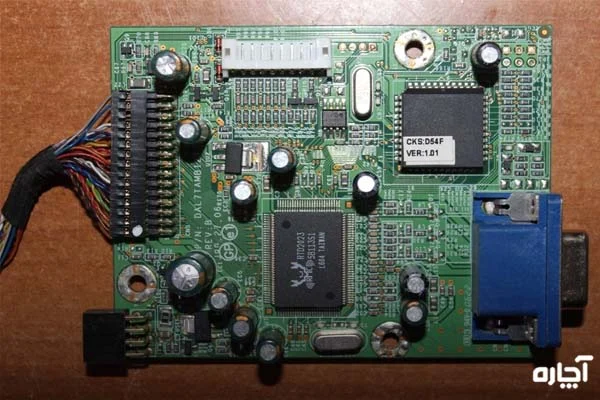

مین برد که در اصطلاح فنی و مهندسی به آن PCB یا Printed Circuit Board نیز گفته می شود، مرکز فرماندهی و پردازش تمام داده ها در تلویزیون های هوشمند و معمولی سامسونگ است. این برد الکترونیکی پیچیده، سیگنال های دریافتی از منابع مختلف مانند گیرنده دیجیتال، پورت های HDMI، پورت های USB و ماژول وای فای را دریافت کرده و پس از پردازش توسط پردازنده مرکزی، آن ها را به بخش های مربوطه ارسال می کند. بدون عملکرد صحیح مین برد، ارتباط بین پنل نمایشگر، بلندگوها، منبع تغذیه و سایر اجزای داخلی قطع شده و دستگاه قادر به اجرای دستورات کاربر نخواهد بود.
در تلویزیون های مدرن سامسونگ، مین برد تنها یک مدار ساده نیست، بلکه یک سیستم کامپیوتری کوچک است که دارای سیستم عامل، حافظه موقت و پردازنده گرافیکی اختصاصی می باشد. این برد مسئولیت مدیریت نرم افزار میان افزاری یا فرم ور دستگاه، کنترل روشنایی و رنگ تصویر، و حتی مدیریت اتصالات شبکه را بر عهده دارد. بنابراین، هرگونه اختلال در عملکرد این قطعه، مستقیماً بر تجربه کاربری تأثیر گذاشته و می تواند منجر از کار افتادگی کامل تلویزیون شود.
قطعات تشکیل دهنده مین برد تلویزیون سامسونگ
برای درک بهتر علل خرابی، لازم است با ساختار داخلی و قطعات کلیدی مین برد آشنا شوید. این برد از ده ها قطعه الکترونیکی ریز و درشت تشکیل شده است که هر کدام وظیفه مشخصی دارند:
- پردازنده مرکزی (Main Processor یا CPU): این قطعه مغز اصلی مین برد است که وظیفه پردازش داده های تصویری و صوتی و اجرای دستورات سیستم عامل را بر عهده دارد. آسیب به این آی سی معمولاً منجر به خاموشی کامل یا گیر کردن دستگاه روی لوگو می شود.
- حافظه فلش (Flash IC): این قطعه وظیفه ذخیره سازی نرم افزار میان افزاری یا فرم ور تلویزیون و تنظیمات کاربر را دارد. خرابی یا پریدگی اطلاعات این حافظه باعث می شود تلویزیون نتواند بوت شود یا مدام ری استارت گردد.
- آی سی تغذیه (Power Management IC): این قطعه ولتاژهای دریافتی از برد پاور را به سطوح مختلف و مورد نیاز برای پردازنده و سایر اجزا کاهش می دهد. نوسان در خروجی این آی سی یکی از شایع ترین دلایل سوختن مین برد است.
- آی سی های ورودی و خروجی (I/O ICs): شامل آی سی های مخصوص پورت های HDMI، USB و شبکه می شوند. خرابی این قطعات باعث می شود تلویزیون قادر به شناسایی دستگاه های جانبی متصل شده نباشد.
- خازن ها و مقاومت ها: این قطعات被动 برای تثبیت ولتاژ و فیلتر کردن نویز در مدار استفاده می شوند. باد کردن یا نشتی خازن های الکترولیتی یکی از رایج ترین نشانه های فرسودگی مین برد است.
علائم خرابی مین برد تلویزیون سامسونگ
خرابی مین برد می تواند خود را به شکل های مختلفی نشان دهد. تشخیص دقیق این علائم به تکنسین کمک می کند تا سریع تر به ریشه مشکل پی بردد. این علائم را می توان به چهار دسته اصلی تقسیم کرد:
۱. مشکلات مربوط به تصویر
- خاموش شدن ناگهانی تصویر: در این حالت، تلویزیون روشن است و صدا پخش می شود، اما صفحه نمایش کاملاً سیاه است. این مشکل اغلب به دلیل عدم ارسال سیگنال تصویر از مین برد به پنل یا خرابی آی سی اسکالر رخ می دهد.
- ظاهر شدن خطوط عمودی یا افقی: وجود خطوط رنگی یا سیاه ثابت روی صفحه می تواند ناشی از اختلال در پردازش سیگنال توسط مین برد یا آسیب به کابل های فلت ارتباطی باشد.
- به هم ریختگی رنگ ها یا محو شدن تصویر: اگر رنگ ها غیرطبیعی به نظر می رسند یا تصویر کدر و محو است، احتمال آسیب دیدن مدارات پردازش رنگ در مین برد وجود دارد.
- قطع و وصل شدن متناوب تصویر: این حالت معمولاً نشان دهنده لحیم سردی (Cold Solder Joint) در پایه های آی سی های اصلی یا ناپایداری در تغذیه برد است.
۲. مشکلات مربوط به صدا
- قطع کامل صدا: اگر تصویر وجود دارد اما هیچ صدایی از بلندگوها شنیده نمی شود، ممکن است آی سی تقویت کننده صدا روی مین برد آسیب دیده باشد.
- صدای نویز دار یا خش دار: وجود صدای وزوز یا خش در پس زمینه می تواند ناشی از نشتی سیگنال یا خرابی خازن های فیلتر در مدار صوتی مین برد باشد.
۳. مشکلات روشن شدن و بوت شدن
- روشن نشدن تلویزیون: وقتی دکمه پاور را فشار می دهید و هیچ واکنشی (حتی روشن شدن چراغ استندبای) مشاهده نمی کنید، احتمال سوختن مدار راه اندازی اولیه در مین برد بسیار زیاد است.
- گیر کردن روی لوگوی سامسونگ: این علامت کلاسیک خرابی حافظه فلش یا پریدگی نرم افزار میان افزاری است. دستگاه تلاش می کند بوت شود اما به دلیل نقص در خواندن داده ها، در همان مرحله اولیه متوقف می شود.
- روشن شدن با تاخیر زیاد: اگر تلویزیون برای روشن شدن به زمان غیرعادی نیاز دارد، ممکن است خازن های بخش تغذیه مین برد خاصیت خود را از دست داده باشند.
۴. مشکلات عملکردی و اتصالات
- عدم پاسخگویی کنترل از راه دور: اگر گیرنده مادون قرمز سالم است اما دستگاه دستورات را اجرا نمی کند، مشکل از پردازنده مرکزی مین برد است.
- عدم شناسایی پورت های HDMI و USB: این مشکل مستقیماً به خرابی آی سی های مربوطه یا مدارات محافظتی اطراف آن ها در مین برد اشاره دارد.
- مشکل در اتصال به اینترنت: در تلویزیون های هوشمند، اگر ماژول وای فای سالم باشد اما اتصال برقرار نشود، ممکن است آی سی شبکه روی مین برد آسیب دیده باشد.
هشدار ایمنی مهم
قبل از هرگونه اقدام برای باز کردن پشت تلویزیون یا بررسی مین برد، حتماً دوشاخه دستگاه را از پریز برق کشیده و حداقل ۱۵ دقیقه صبر کنید تا خازن های موجود در برد پاور به طور کامل تخلیه شوند. لمس مدارات در حالی که خازن ها شارژ هستند، می تواند منجر به شوک الکتریکی شدید و آسیب بیشتر به قطعات شود.
دلایل اصلی خرابی مین برد تلویزیون سامسونگ
شناخت ریشه های خرابی به شما کمک می کند تا از وقوع مجدد آن جلوگیری کنید. بر اساس تجربه تعمیرکاران متخصص، دلایل زیر بیشترین سهم را در آسیب دیدن مین برد دارند:
۱. نوسانات شدید برق شهری
نوسانات برق، چه به صورت افت ولتاژ و چه به صورت افزایش ناگهانی ولتاژ (Surge)، دشمن شماره یک قطعات الکترونیکی حساس هستند. مین برد تلویزیون برای کار با ولتاژهای بسیار دقیق و پایین طراحی شده است. وقتی یک جهش ولتاژ از برد پاور عبور کرده و به مین برد می رسد، می تواند باعث سوختن فوری آی سی های تغذیه، پاره شدن مسیرهای مسی روی برد و آسیب دیدن پردازنده مرکزی شود. استفاده از محافظ برق استاندارد می تواند تا حد زیادی از این خطر بکاهد.
۲. گرمای بیش از حد و تهویه نامناسب
قطعات الکترونیکی در حین کار گرما تولید می کنند. اگر تلویزیون در یک فضای بسته و بدون جریان هوا نصب شود، یا اگر پشت دستگاه به دیوار چسبیده باشد، حرارت نمی تواند به درستی خارج شود. گرمای انباشته شده باعث می شود عمر مفید خازن ها کاهش یابد، خمیر حرارتی روی پردازنده خشک شود و در درازمدت، لحیم پایه های آی سی ها دچار ترک های ریز (لحیم سردی) شود که منجر به قطعی ارتباط می گردد.
۳. ورود رطوبت و مایعات
حتی مقدار کمی رطوبت یا پاشیده شدن مایعات روی تلویزیون می تواند فاجعه بار باشد. آب رسانا است و وقتی وارد مین برد شود، باعث ایجاد اتصال کوتاه بین پایه های قطعات می شود. این اتصال کوتاه می تواند در کسری از ثانیه باعث سوختن آی سی ها و ایجاد خوردگی در مسیرهای مسی برد شود که تعمیر آن را بسیار دشوار یا غیرممکن می سازد.
۴. استفاده از کابل های HDMI بی کیفیت
شاید تعجب کنید، اما استفاده از کابل های HDMI متفرقه و بی کیفیت می تواند به مین برد آسیب برساند. این کابل ها گاهی اوقات فاقد مدارات محافظتی مناسب هستند و می توانند ولتاژهای اضافی را از دستگاه های متصل (مانند کنسول بازی یا گیرنده دیجیتال) به پورت HDMI و در نتیجه به آی سی مربوطه در مین برد منتقل کنند.
۵. فرسودگی طبیعی قطعات
مانند هر دستگاه الکترونیکی دیگر، قطعات مین برد نیز عمر مفید مشخصی دارند. خازن های الکترولیتی به مرور زمان خشک می شوند و خاصیت خود را از دست می دهند. مقاومت ها ممکن است در اثر حرارت مداوم تغییر ارزش دهند. این فرسودگی طبیعی معمولاً در تلویزیون هایی که بیش از پنج تا هفت سال از عمر آن ها می گذرد، خود را نشان می دهد.
مراحل عیب یابی و تعمیر تخصصی مین برد
تعمیر مین برد تلویزیون سامسونگ فرآیندی پیچیده است که باید توسط تکنسین های مجرب و با استفاده از تجهیزات پیشرفته انجام شود. مراحل کلی این فرآیند به شرح زیر است:
- بازرسی چشمی دقیق: اولین قدم، بررسی سطح برد با ذره بین یا میکروسکوپ برای یافتن آثار سوختگی، باد کردن خازن ها، ترک خوردگی آی سی ها یا آثار زنگ زدگی ناشی از رطوبت است.
- تست ولتاژ با مولتی متر: تکنسین با استفاده از مولتی متر دیجیتال، ولتاژهای ورودی و خروجی بخش های مختلف مین برد را با مقادیر استاندارد موجود در نقشه مدار مقایسه می کند تا قطعه معیوب شناسایی شود.
- بررسی لحیم سردی: با استفاده از هیتر و هویه، پایه های آی سی های اصلی (به ویژه پردازنده و آی سی تغذیه) مجدداً حرارت داده می شوند تا اتصالات ضعیف احتمالی ترمیم شوند.
- پروگرام کردن حافظه فلش: اگر مشکل نرم افزاری باشد، تکنسین با استفاده از دستگاه پروگرامر، نرم افزار میان افزاری صحیح و متناسب با مدل دقیق تلویزیون را روی آی سی فلش رایت می کند.
- تعویض قطعات معیوب: در صورتی که قطعه ای مانند خازن، مقاومت یا آی سی به طور قطعی سوخته باشد، با استفاده از ابزارهای دقیق SMD تعویض می گردد.
تعمیر یا تعویض؟
تصمیم گیری بین تعمیر و تعویض مین برد به شدت آسیب و مدل تلویزیون بستگی دارد. اگر آسیب محدود به چند خازن یا یک آی سی کوچک باشد، تعمیر مقرون به صرفه است. اما اگر پردازنده مرکزی سوخته باشد یا برد دچار آسیب فیزیکی گسترده (مانند شکستگی لایه های داخلی برد) شده باشد، تعویض کامل مین برد با یک قطعه اصلی و نو، گزینه منطقی تر و پایدارتری خواهد بود.
برآورد هزینه تعمیر مین برد تلویزیون سامسونگ
هزینه تعمیر یا تعویض مین برد تلویزیون سامسونگ یک عدد ثابت نیست و به فاکتورهای متعددی بستگی دارد. این فاکتورها شامل مدل دقیق تلویزیون (مثلاً سری TU, AU, QLED)، نوع خرابی (تعمیر جزئی یا تعویض کامل برد)، و نرخ روز قطعات یدکی می شود.
بر اساس بررسی های انجام شده در مراکز تعمیراتی معتبر، هزینه تعمیرات جزئی مین برد (مانند تعویض خازن یا آی سی های کوچک) معمولاً در بازه ۹۵۰,۰۰۰ تا ۱,۵۰۰,۰۰۰ تومان قرار دارد. اما در صورتی که نیاز به تعویض کامل برد اصلی یا تعویض پردازنده مرکزی باشد، این هزینه می تواند به ۳,۲۰۰,۰۰۰ تومان یا بیشتر نیز برسد. برای دریافت قیمت دقیق، همیشه بهترین راه تماس با یک مرکز تعمیراتی معتبر و درخواست بازدید یا عیب یابی اولیه است.
راهکارهای پیشگیری از خرابی مین برد
پیشگیری همیشه بهتر و کم هزینه تر از تعمیر است. با رعایت نکات زیر می توانید عمر مفید مین برد تلویزیون سامسونگ خود را به طور قابل توجهی افزایش دهید:
- استفاده از محافظ برق استاندارد: همیشه تلویزیون را به یک محافظ برق با کیفیت و دارای نشان استاندارد متصل کنید تا در برابر نوسانات ناگهانی برق شهری محافظت شود.
- تأمین تهویه مناسب: تلویزیون را در فضایی نصب کنید که حداقل ۱۰ سانتی متر از پشت و اطراف آن فضای خالی برای جریان هوا وجود داشته باشد. از قرار دادن دستگاه در کنار شوفاژ، شومینه یا زیر نور مستقیم و شدید خورشید خودداری کنید.
- محافظت در برابر رطوبت: تلویزیون را در محیط های بسیار مرطوب نصب نکنید و هنگام تمیز کردن صفحه نمایش، از اسپری کردن مستقیم مایعات روی صفحه خودداری کنید. مایع باید ابتدا روی دستمال اسپری شود.
- خاموش کردن صحیح دستگاه: به جای کشیدن ناگهانی دوشاخه از برق، همیشه از دکمه پاور کنترل یا روی دستگاه برای خاموش کردن تلویزیون استفاده کنید تا سیستم عامل فرصت بستن فرآیندها را داشته باشد.
- به روز رسانی نرم افزار: گاهی اوقات باگ های نرم افزاری می توانند باعث فشار بیش از حد به پردازنده شوند. بررسی و نصب به روز رسانی های رسمی سامسونگ می تواند به پایداری سیستم کمک کند.
جدول راهنمای سریع علائم و دلایل احتمالی خرابی
| علامت مشاهده شده | دلایل احتمالی در مین برد |
|---|---|
| روشن نشدن تلویزیون و خاموش بودن چراغ استندبای | خرابی آی سی تغذیه، سوختگی فیوز ورودی برد، خرابی مدار راه اندازی |
| گیر کردن روی لوگوی سامسونگ هنگام روشن شدن | خرابی یا پریدگی اطلاعات حافظه فلش (Flash IC)، مشکل نرم افزاری |
| تصویر سیاه است اما صدا وجود دارد | خرابی آی سی اسکالر، عدم ارسال سیگنال به پنل، مشکل در پردازنده مرکزی |
| عدم شناسایی دستگاه متصل به پورت HDMI | سوختن آی سی سوئیچ HDMI، آسیب به مدار محافظتی پورت |
| خاموش و روشن شدن خودکار و مکرر تلویزیون | نوسان در ولتاژ خروجی رگولاتورها، خرابی خازن های الکترولیتی |
پرسش های متداول
آیا خرابی مین برد تلویزیون سامسونگ قابل تعمیر است؟
بله، در بسیاری از موارد اگر آسیب به قطعات خاصی مانند خازن ها، مقاومت ها یا آی سی های جانبی محدود باشد، تکنسین های متخصص با تعویض آن قطعات می توانند برد را تعمیر کنند. اما اگر پردازنده مرکزی یا لایه های داخلی برد آسیب جدی دیده باشند، تعویض کامل مین برد توصیه می شود.
چگونه می توان فهمید که مشکل از مین برد است یا برد پاور؟
اگر تلویزیون کاملاً بی جان است و چراغ استندبای نیز روشن نمی شود، احتمال خرابی برد پاور بیشتر است. اما اگر چراغ استندبای روشن می شود ولی دستگاه بوت نمی شود، روی لوگو گیر می کند یا پورت ها کار نمی کنند، مشکل به احتمال بسیار زیاد از مین برد است. تشخیص قطعی نیازمند اندازه گیری ولتاژهای خروجی برد پاور توسط مولتی متر است.
آیا می توان مین برد تلویزیون را در خانه تعمیر کرد؟
خیر، به هیچ وجه توصیه نمی شود. تعمیر مین برد نیازمند دانش عمیق الکترونیک، نقشه خوانی، و ابزارهای تخصصی مانند هیتر، هویه دقیق، مولتی متر و دستگاه پروگرامر است. تلاش برای تعمیر توسط افراد غیرمتخصص نه تنها مشکل را حل نمی کند، بلکه می تواند باعث آسیب های جبران ناپذیر به سایر قطعات گران قیمت تلویزیون شود.
جمع بندی نهایی
مین برد تلویزیون سامسونگ به عنوان قلب تپنده و مغز متفکر دستگاه، نقش حیاتی در عملکرد صحیح و پایدار تلویزیون ایفا می کند. خرابی این قطعه می تواند ناشی از عواملی مانند نوسانات برق، گرما، رطوبت یا فرسودگی طبیعی باشد. شناخت علائم اولیه خرابی، مانند گیر کردن روی لوگو، قطع تصویر یا عدم شناسایی پورت ها، به شما کمک می کند تا قبل از گسترش آسیب، اقدامات لازم را انجام دهید.
به یاد داشته باشید که پیشگیری از طریق استفاده از محافظ برق و تأمین تهویه مناسب، همیشه کم هزینه تر از تعمیرات تخصصی است. در صورت بروز مشکل، برای عیب یابی و تعمیر حتماً به مراکز معتبر و تکنسین های مجرب مراجعه کنید تا با استفاده از قطعات اصلی و ضمانت معتبر، عمر تلویزیون خود را افزایش دهید.
