زغال موتور ماشین لباسشویی قطعه ای کوچک اما حیاتی از جنس گرافیت یا کربن است که وظیفه انتقال جریان الکتریکی از بخش ثابت به آرمیچر چرخان موتور را بر عهده دارد. فرسوده شدن این قطعه باعث بروز علائمی مانند جرقه زدن، صدای غیرعادی، کاهش دور موتور، بوی سوختگی و نچرخیدن دیگ می شود. تعویض به موقع زغال موتور با نمونه اصلی و هم اندازه، از آسیب های جدی و پرهزینه به کلکتور و سیم پیچ موتور جلوگیری می کند. در این راهنمای جامع، با علائم خرابی، روش تست با مولتی متر، مراحل گام به گام تعویض و نکات خرید بهترین زغال موتور برای برندهای مختلف آشنا می شوید.
زغال موتور ماشین لباسشویی چیست و چگونه کار می کند
زغال موتور یا برس کربنی، یک قطعه مصرفی و کلیدی در ساختار موتورهای الکتریکی یونیورسال ماشین لباسشویی است. این قطعه که عمدتا از ترکیب پودر گرافیت و مواد چسباننده خاص تحت فشار و حرارت بالا ساخته می شود، وظیفه برقراری اتصال الکتریکی لغزنده بین بخش ثابت موتور (بالشتک یا استاتور) و بخش چرخان (آرمیچر یا روتور) را بر عهده دارد.
در داخل موتور، زغال ها توسط یک قطعه نگهدارنده به نام هولدر و یک فنر فلزی با فشار مشخص به سطح استوانه ای شکل مسی به نام کلکتور (کموتاتور) فشرده می شوند. هنگامی که برق به موتور وارد می شود، جریان الکتریکی از طریق سیم متصل به زغال، از خود زغال عبور کرده و به کلکتور و در نهایت به سیم پیچ های آرمیچر منتقل می شود. این فرآیند باعث ایجاد میدان مغناطیسی و چرخش آرمیچر می گردد که در نهایت از طریق تسمه به دیگ ماشین لباسشویی انتقال می یابد.
به دلیل اصطکاک مداوم زغال با کلکتور در حین چرخش با سرعت بالا، این قطعه به مرور زمان ساییده شده و طول آن کاهش می یابد. این یک روند کاملا طبیعی و اجتناب ناپذیر در تمامی موتورهای دارای برس است و نشان دهنده خرابی ذاتی موتور نیست، بلکه نیاز به یک سرویس دوره ای و تعویض قطعه مصرفی را خاطرنشان می کند.
علائم خرابی و تمام شدن زغال موتور لباسشویی
شناسایی به موقع علائم فرسودگی زغال موتور می تواند از آسیب های ثانویه و پرهزینه به سایر اجزای ماشین لباسشویی جلوگیری کند. وقتی طول زغال از حد استاندارد کمتر می شود، فشار فنر به درستی اعمال نشده و تماس الکتریکی ناقص می گردد. مهم ترین علائم تمام شدن زغال موتور عبارتند از:
- جرقه زدن شدید پشت موتور: مشاهده جرقه های آبی یا نارنجی از دریچه های تهویه موتور در حین کار، یکی از واضح ترین نشانه های تمام شدن زغال یا ضعیف شدن فنر آن است.
- صدای غیرعادی و خرخر کردن: برخورد پایه فلزی هولدر با کلکتور به دلیل کوتاه شدن بیش از حد زغال، صدایی شبیه به تق تق یا ساییدگی فلز ایجاد می کند.
- کاهش قدرت و دور موتور: اگر ماشین لباسشویی در مرحله شستشو به سختی می چرخد یا در دور خشک کن (Spin) به سرعت لازم نمی رسد، احتمال ضعیف شدن انتقال جریان توسط زغال فرسوده بسیار زیاد است.
- بوی سوختگی: اصطکاک نامناسب و جرقه زدن مداوم باعث تولید حرارت بیش از حد و بوی سوختگی شبیه به پلاستیک یا سیم سوخته از پشت دستگاه می شود.
- خیس ماندن لباس ها: نرسیدن دور موتور به سرعت کافی برای آبگیری کامل، باعث می شود لباس ها پس از پایان برنامه همچنان خیس و سنگین باقی بمانند.
- توقف ناگهانی یا روشن نشدن موتور: در مراحل پیشرفته فرسودگی، تماس الکتریکی کاملا قطع شده و موتور اصلا شروع به کار نمی کند، در حالی که برد دستگاه فرمان چرخش را صادر می کند و آبگیری انجام می شود.
انواع زغال موتور از نظر جنس و ساختار
همه زغال های موتور یکسان نیستند و انتخاب جنس مناسب تاثیر مستقیمی بر عمر موتور و عملکرد دستگاه دارد. زغال ها بر اساس مواد تشکیل دهنده به سه دسته اصلی تقسیم می شوند:
- زغال گرافیتی خالص: این نوع زغال ها نرم تر هستند و اصطکاک کمتری ایجاد می کنند. آن ها برای موتورهای با دور متوسط و کاربری خانگی سبک مناسب بوده و جرقه کمتری تولید می کنند، اما سرعت سایش آن ها کمی بالاتر است.
- زغال مس گرافیت (کپر گرافیت): این زغال ها حاوی درصدی پودر مس فشرده هستند که رسانایی الکتریکی را به شدت افزایش می دهد. آن ها در برابر سایش مقاوم ترند و برای موتورهای پرقدرت، لباسشویی های با ظرفیت بالا و دستگاه هایی که تحت فشار کاری زیاد هستند، گزینه ایده آلی محسوب می شوند.
- زغال الکترو گرافیت: این نوع زغال ها طی فرآیندی با حرارت بسیار بالا (حدود 2500 درجه سانتی گراد) فرآوری می شوند. ساختار آن ها متراکم تر، سخت تر و دارای عمر طولانی تر است. این زغال ها عملکرد پایدارتری در دمای بالا دارند و در ماشین های لباسشویی نسل جدید و برندهای معتبر اروپایی بیشتر دیده می شوند.
بررسی وضعیت زغال موتور در برندهای مختلف
طراحی موتور و نوع زغال مورد استفاده در برندهای مختلف ماشین لباسشویی تفاوت هایی دارد که دانستن آن ها هنگام خرید قطعه یدکی ضروری است:
- بوش و زیمنس: این برندها معمولا از موتورهای یونیورسال با کیفیت بالا و زغال های الکترو گرافیت فشرده استفاده می کنند. عمر این زغال ها بسیار طولانی است (گاهی بیش از 5 سال)، اما در صورت نیاز به تعویض، باید حتما از نمونه اصلی آلمانی یا باکیفیت اروپایی استفاده شود تا به کلکتور حساس آن ها آسیبی نرسد.
- ال جی و سامسونگ: بسیاری از مدل های جدید این برندها از موتورهای اینورتر دایرکت درایو (بدون تسمه و بدون زغال) استفاده می کنند که اصلا نیاز به تعویض زغال ندارند. اما در مدل های قدیمی تر یا برخی مدل های اقتصادی که موتور یونیورسال دارند، زغال های خاصی با ابعاد دقیق و هولدرهای فلزی مخصوص به کار رفته که باید دقیقا مشابه نمونه فابریک تهیه شوند.
- پاکشوما، اسنوا و دوو: این برندهای داخلی و مونتاژی عمدتا از موتورهای یونیورسال رایج در بازار استفاده می کنند. زغال های این دستگاه ها در بازار ایران به وفور و با قیمت مناسب یافت می شود و تعویض آن ها پیچیدگی فنی چندانی ندارد.
راهنمای گام به گام و تخصصی تعویض زغال موتور
تعویض زغال موتور کار دشواری نیست، اما نیاز به دقت، رعایت نکات ایمنی و داشتن ابزار مناسب دارد. قبل از شروع، مطمئن شوید که دستگاه کاملا از برق کشیده شده است. ابزار مورد نیاز شامل پیچ گوشتی چهارسو و دوسو، انبردست، مولتی متر و زغال جدید هم اندازه است.
- قطع کامل برق و دسترسی به موتور: دوشاخه دستگاه را از پریز بکشید. بسته به مدل لباسشویی، پنل پشتی را باز کنید یا دستگاه را به آرامی بخوابانید تا به کف آن دسترسی پیدا کنید. تسمه پروانه را از روی فولی موتور خارج کنید.
- جداسازی زغال قدیمی: سوکت سیم زغال را جدا کنید. سپس پیچ نگهدارنده هولدر زغال را باز کرده و زغال فرسوده را به همراه فنر آن خارج نمایید. طول زغال را اندازه بگیرید؛ اگر کمتر از 1.5 سانتی متر باشد، قطعا نیاز به تعویض دارد.
- بازرسی و تمیزکاری کلکتور: این مرحله بسیار حیاتی است. سطح مسی کلکتور را بررسی کنید. اگر سیاه یا کثیف است، با یک پارچه آغشته به الکل ایزوپروپیل یا اسپری ناهید آن را تمیز کنید. در صورت وجود شیارهای عمیق روی کلکتور، ممکن است نیاز به تراشکاری آرمیچر توسط متخصص باشد.
- نصب زغال جدید: زغال جدید را درون هولدر قرار دهید. مطمئن شوید که زاویه انحنا انتهای زغال با انحنای کلکتور همخوانی دارد. فنر را فشار داده و زغال را در جای خود قفل کنید. زغال باید به راحتی و بدون گیر کردن درون هولدر به بالا و پایین حرکت کند.
- اتصال سیم ها و تست اولیه: سوکت سیم را به زغال جدید وصل کنید. پیش از بستن کامل پنل ها، دستگاه را به برق زده و یک برنامه کوتاه شستشو را بدون لباس اجرا کنید. به صدای موتور و عدم وجود جرقه های غیرعادی دقت نمایید. در صورت نرم کار کردن موتور، دستگاه را خاموش کرده و قطعات را به طور کامل ببندید.
نحوه تست سلامت موتور و زغال با مولتی متر
برای اطمینان از اینکه مشکل دستگاه واقعا از زغال است و نه از سیم پیچ یا برد، می توانید از یک مولتی متر دیجیتال استفاده کنید. مولتی متر را روی حالت تست پیوستگی (بوق) یا اندازه گیری مقاومت (اهم) قرار دهید.
ابتدا پروب های مولتی متر را به دو سر سیم های ورودی موتور وصل کنید. اگر موتور سالم باشد، باید مقاومتی در حدود چند ده اهم (معمولا بین 2 تا 10 اهم بسته به مدل) نشان دهد. سپس یکی از پروب ها را به سیم زغال و پروب دیگر را به بدنه فلزی هولدر یا شفت موتور وصل کنید. در این حالت نباید هیچ بوقی شنیده شود و مقاومت باید بی نهایت باشد (حالت مدار باز). اگر بوق ممتد شنیده شد، نشان دهنده اتصالی در سیم پیچ و سوختن موتور است.
معرفی محصولات و راهنمای خرید زغال موتور لباسشویی
هنگام خرید زغال موتور، علاوه بر جنس، به ابعاد (طول، عرض و ضخامت)، شکل انحنا و نوع سوکت اتصال دقت کنید. در ادامه چند نمونه از پرکاربردترین زغال های موجود در بازار به همراه قیمت حدودی (به روز رسانی پاییز 1405) معرفی می شوند:

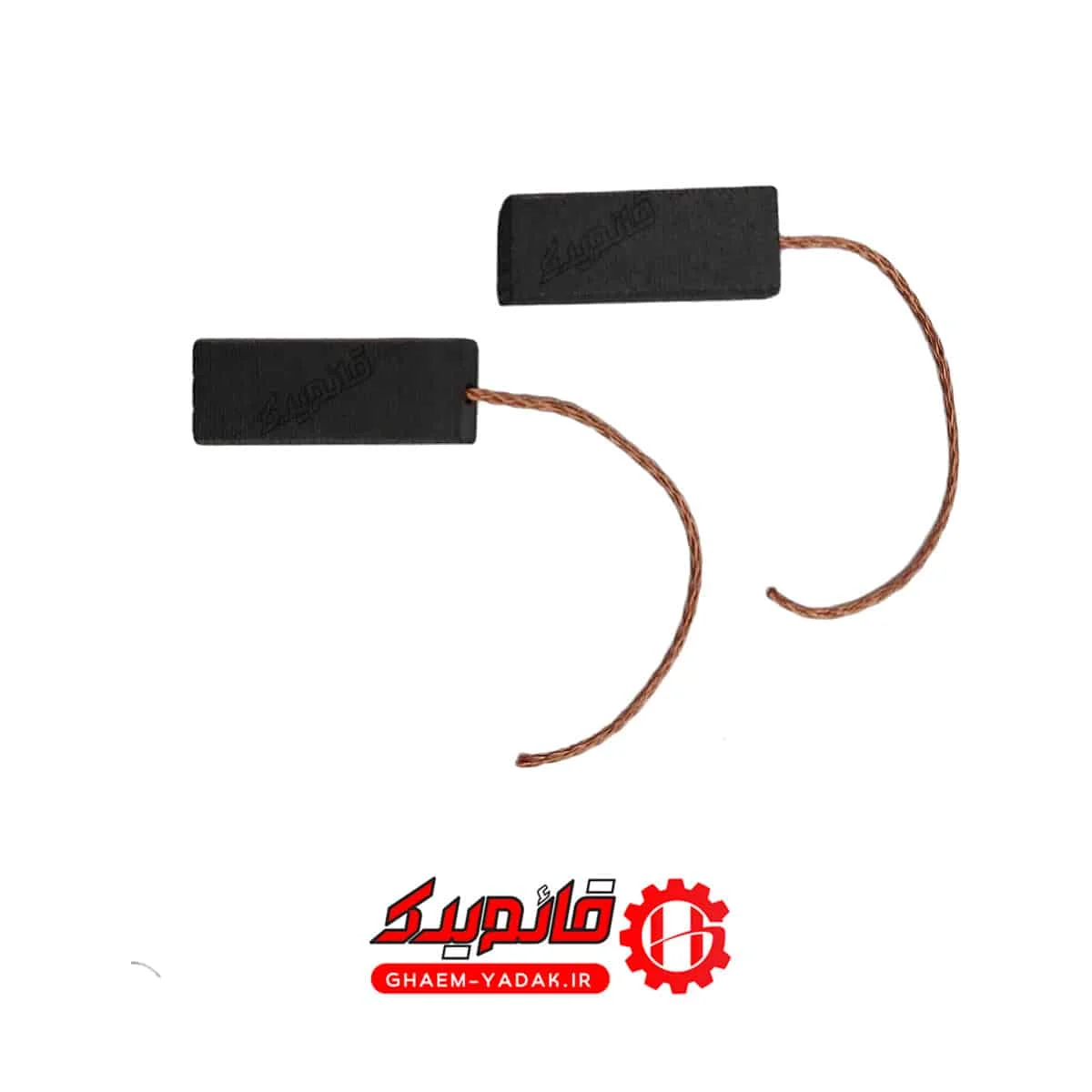

زغال موتور لباسشویی بوش و زیمنس اصلی
ساخت آلمان یا ایتالیا، جنس الکترو گرافیت فشرده، دارای فنر قوی و هولدر فلزی با دوام. مناسب برای مدل های سری 4، 6 و 8 بوش.
قیمت حدودی: 250,000 تا 400,000 تومان
زغال موتور لباسشویی پاکشوما و اسنوا
تولید داخل یا چین درجه یک، جنس مس گرافیت، ابعاد استاندارد و سازگاری کامل با موتورهای 1000 و 1200 دور این برندها.
قیمت حدودی: 120,000 تا 200,000 تومان
زغال موتور لباسشویی ال جی و سامسونگ (یونیورسال)
مخصوص مدل های قدیمی تر دارای تسمه، دارای سوکت های فابریکی و جنس گرافیت با خلوص بالا برای جلوگیری از آسیب به کلکتور حساس.
قیمت حدودی: 180,000 تا 300,000 تومان
جدول مقایسه زغال موتور اصلی و تقلبی
| ویژگی | زغال موتور اصلی و باکیفیت | زغال موتور تقلبی و بی کیفیت |
|---|---|---|
| جنس مواد | گرافیت خالص یا مس گرافیت فشرده و یکدست | مواد بازیافتی، شکننده و دارای حباب های ریز |
| فنر و هولدر | فنر فولادی با فشار یکنواخت و هولدر محکم | فنر ضعیف که زود خاصیت ارتجاعی خود را از دست می دهد |
| میزان جرقه زدن | بسیار کم و در حد استاندارد | جرقه زدن شدید و مداوم حتی در دور پایین |
| طول عمر مفید | بیش از 3 تا 5 سال کارکرد عادی | کمتر از 6 ماه و ایجاد آسیب به کلکتور |
راهکارهای افزایش عمر زغال موتور و پیشگیری از خرابی
اگرچه زغال موتور یک قطعه مصرفی است، اما رعایت چند نکته ساده می تواند عمر مفید آن را به طور چشمگیری افزایش دهد:
- پرهیز از بارگذاری بیش از حد: پر کردن دیگ ماشین لباسشویی بیش از ظرفیت مجاز، فشار مضاعفی به موتور وارد کرده و سرعت سایش زغال ها را به شدت افزایش می دهد.
- استفاده از محافظ برق: نوسانات ولتاژ برق شهری باعث ایجاد جرقه های اضافی در محل تماس زغال و کلکتور می شود. استفاده از یک محافظ برق استاندارد از این آسیب جلوگیری می کند.
- کنترل رطوبت محیط: نصب ماشین لباسشویی در محیط های بسیار مرطوب (مانند داخل حمام بدون تهویه مناسب) باعث اکسیداسیون سریع تر قطعات فلزی و کاهش کارایی زغال می شود.
- سرویس دوره ای: تمیز کردن گرد و غبار کربنی از داخل موتور هر دو سال یکبار، از ایجاد اتصالی و سایش ناهموار کلکتور جلوگیری می کند.
عواقب تعویض نکردن به موقع زغال موتور
نادیده گرفتن علائم فرسودگی زغال و به تعویق انداختن تعویض آن، یک اشتباه پرهزینه است. وقتی زغال کاملا تمام می شود، پایه فلزی هولدر مستقیما با کلکتور مسی تماس پیدا می کند. این اتفاق باعث ایجاد شیارهای عمیق روی کلکتور می شود که دیگر با تعویض زغال جدید هم برطرف نمی گردد و نیاز به تراشکاری یا تعویض کامل آرمیچر را ایجاد می کند.
علاوه بر این، جرقه زدن مداوم می تواند باعث ذوب شدن عایق سیم پیچ های آرمیچر و سوختن کامل موتور شود. در برخی موارد، نوسانات شدید ناشی از اتصالی زغال معیوب، به برد الکترونیکی و کنترل کننده موتور نیز آسیب رسانده و هزینه تعمیرات را چندین برابر می کند. بنابراین، تعویض یک جفت زغال با هزینه کم، بهترین بیمه برای حفاظت از موتور دستگاه است.
پرسش های متداول
آیا می توان زغال موتور لباسشویی را تعمیر کرد؟
خیر، زغال موتور یک قطعه کاملا مصرفی است و قابلیت تعمیر یا شارژ ندارد. اگر طول زغال کم شده باشد، تنها راه حل ایمن و استاندارد، تعویض کامل آن با یک جفت زغال نو و هم اندازه است.
آیا باید هر دو زغال موتور را همزمان تعویض کرد؟
بله، اکیدا توصیه می شود که هر دو زغال (چپ و راست) به طور همزمان تعویض شوند. تعویض تنها یک زغال باعث می شود فشار فنرها و میزان رسانایی در دو طرف آرمیچر نامتعادل باشد که منجر به لرزش، جرقه زدن و سایش سریع زغال جدید می شود.
آیا همه ماشین های لباسشویی زغال موتور دارند؟
خیر. ماشین های لباسشویی قدیمی و بسیاری از مدل های اقتصادی از موتورهای یونیورسال (تسمه ای) استفاده می کنند که دارای زغال هستند. اما مدل های جدید و پیشرفته از موتورهای اینورتر دایرکت درایو (Direct Drive) استفاده می کنند که بدون تسمه و بدون زغال بوده و استهلاک بسیار کمتری دارند.
هزینه تعویض زغال موتور توسط تعمیرکار چقدر است؟
هزینه نهایی شامل قیمت قطعه و دستمزد تعمیرکار است. علاوه بر قیمت خود زغال که در بالا ذکر شد، دستمزد تعویض بسته به شهر و مدل دستگاه متغیر است، اما به طور کلی این تعمیر جزو تعمیرات سبک و کم هزینه ماشین لباسشویی محسوب می شود.
آیا استفاده از زغال ارزان قیمت به صرفه است؟
به هیچ وجه. زغال های ارزان و بی کیفیت از مواد نامرغوب ساخته شده و به سرعت تمام می شوند. مهم تر از آن، این زغال ها باعث ایجاد شیار روی کلکتور و آسیب به آرمیچر می شوند که هزینه تعمیر آن ده ها برابر بیشتر از تفاوت قیمت یک زغال اصلی و تقلبی است.
