برد ماشین ظرفشویی بوش چیست و چه وظیفه ای دارد

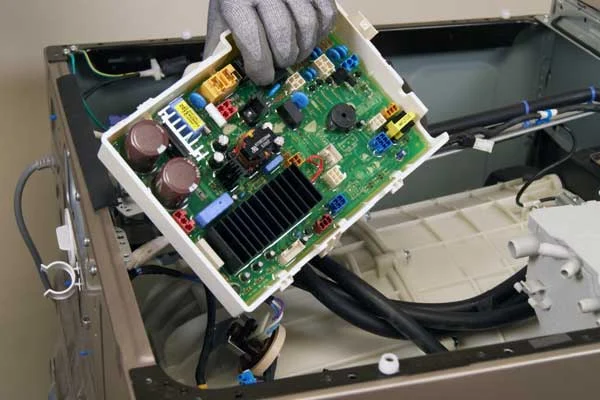

برد الکترونیکی یا Main Control Board در ماشین ظرفشویی بوش، نقش مغز متفکر را ایفا می کند. این قطعه حیاتی تمامی فرمان ها را از سنسورهای مختلف دریافت کرده و پس از پردازش، دستور عملکرد را به بخش های گوناگون دستگاه ارسال می نماید. به بیان ساده تر، وقتی شما یک برنامه شستشو را انتخاب می کنید، این برد است که تعیین می کند پمپ تخلیه چه زمانی فعال شود، المنت گرمایشی تا چه دمایی آب را گرم کند و شیر برقی چه مقدار آب وارد محفظه نماید.
ساختار داخلی این برد از قطعات حساس و دقیقی تشکیل شده است که شامل موارد زیر می باشد:
- میکروکنترلر یا پردازنده: هسته اصلی که برنامه های شستشو را اجرا و مدیریت می کند و اطلاعات را از سنسورها دریافت می نماید.
- رله ها و تریاک ها: وظیفه قطع و وصل کردن جریان برق قطعات پرمصرف مانند پمپ شستشو، پمپ تخلیه و المنت گرمایشی را بر عهده دارند.
- خازن ها: برای ذخیره و تنظیم ولتاژ در بخش منبع تغذیه برد استفاده می شوند و خرابی آن ها از شایع ترین دلایل از کار افتادن دستگاه است.
- دیودها و مقاومت ها: برای یکسو سازی جریان و کنترل میزان عبور جریان الکتریسیته در مدارهای حساس به کار می روند.
- ترانسفورماتور یا منبع تغذیه سوئیچینگ: ولتاژ بالای برق شهر را به ولتاژ پایین و مورد نیاز برای فعالیت پردازنده و سایر قطعات منطقی تبدیل می کند.
علائم و نشانه های خرابی برد ماشین ظرفشویی بوش
شناسایی به موقع علائم خرابی برد می تواند از آسیب دیدن سایر قطعات گران قیمت ماشین ظرفشویی جلوگیری کند. اگر دستگاه شما هر یک از رفتارهای غیرعادی زیر را نشان می دهد، احتمال خرابی برد الکترونیکی بسیار زیاد است:
1. روشن نشدن کامل دستگاه
اگر ماشین ظرفشویی به پریز برق متصل است و پریز نیز سالم می باشد، اما پنل کنترل هیچ واکنشی نشان نمی دهد و هیچ چراغی روشن نمی شود، اولین متهم برد الکترونیکی است. این مشکل معمولاً به دلیل سوختن بخش منبع تغذیه برد یا خرابی فیوز محافظ روی برد رخ می دهد.
2. نمایش کدهای خطای متناقض یا ثابت

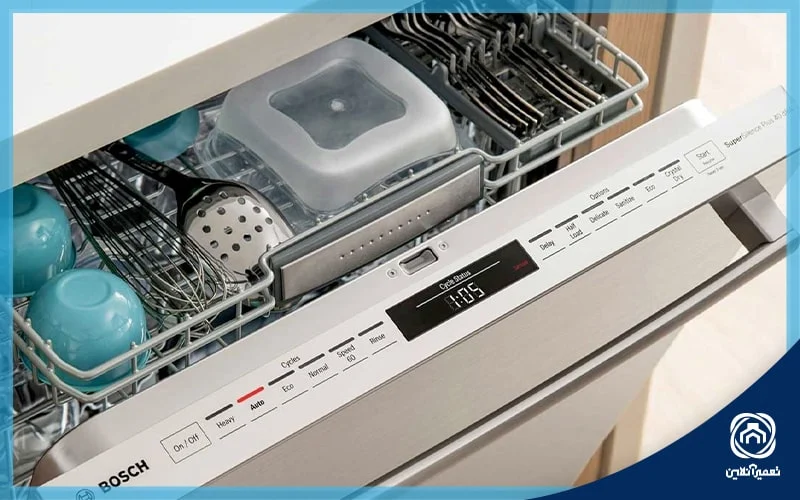

ماشین ظرفشویی بوش دارای سیستم عیب یابی هوشمندی است که خطاها را با کدهایی مانند E15، E24 یا E09 نمایش می دهد. اگر برد آسیب دیده باشد، ممکن است کدهای خطای اشتباه نمایش دهد، یا یک کد خطا به صورت مداوم روی صفحه باقی بماند و با ریست کردن دستگاه نیز پاک نشود. به عنوان مثال، خطای E24 معمولاً به مشکل در سیستم تخلیه اشاره دارد، اما اگر پمپ تخلیه سالم باشد، این خطا نشان دهنده عدم ارسال فرمان از سوی برد است.
3. گرم نشدن آب در حین شستشو
گرمایش آب بر عهده المنت است، اما فرمان روشن شدن المنت از سوی برد صادر می شود. اگر برد نتواند از طریق رله یا تریاک مربوطه، جریان برق را به المنت برساند، آب سرد خواهد ماند و ظروف به درستی تمیز و خشک نمی شوند. قبل از تعویض برد، حتماً سلامت خود المنت با مولتی متر تست شود.
4. تخلیه نشدن یا آبگیری نکردن دستگاه
اگر شیر برقی آب یا پمپ تخلیه سالم باشند اما دستگاه کار نکند، مشکل از مدارهای درایور روی برد است که وظیفه راه اندازی این قطعات را بر عهده دارند. گاهی اوقات دستگاه آبگیری می کند اما فرآیند شستشو را شروع نمی کند که این نیز نشانه ای از اختلال در پردازش فرمان ها توسط برد است.
5. بوی سوختگی یا صدای غیرعادی از پنل
بوی تند سوختگی پلاستیک یا مواد الکترونیکی از پشت پنل کنترل، نشانه قطعی سوختن قطعات روی برد مانند خازن های باد کرده یا ترانسفورماتور است. همچنین شنیدن صدای تق تق مداوم (عملکرد نادرست رله) یا صدای وزوز (خرابی ترانسفورماتور) از علائم هشدار دهنده جدی محسوب می شود.
دلایل اصلی سوختن و خرابی برد ظرفشویی بوش
درک دلایل خرابی به شما کمک می کند تا در آینده از تکرار این مشکل جلوگیری نمایید. مهم ترین عوامل آسیب رساننده به برد الکترونیکی عبارتند از:
- نوسانات شدید برق شهر: شایع ترین دلیل خرابی، نوسانات ناگهانی ولتاژ است که می تواند باعث سوختن وریستور، فیوز یا خازن های بخش منبع تغذیه شود.
- نفوذ رطوبت و آب: ماشین ظرفشویی محیطی پر از رطوبت و بخار آب است. اگر واشرهای آب بندی دور محفظه برد فرسوده شوند یا دستگاه در تراز نباشد، آب به داخل پنل نفوذ کرده و باعث ایجاد اتصال کوتاه و سولفاته شدن مسیرهای مسی روی برد می شود.
- اتصال کوتاه در قطعات جانبی: خرابی و اتصالی کردن قطعاتی مانند پمپ تخلیه، المنت یا شیر برقی، جریان زیادی را به مدارهای درایور برد تحمیل کرده و باعث سوختن تریاک یا رله کنترل کننده آن قطعه می شود.
- گرما و تهویه نامناسب: قرار گرفتن ماشین ظرفشویی در محیطی با دمای بسیار بالا یا چسباندن آن به دیوار بدون رعایت فاصله استاندارد، باعث داغ شدن بیش از حد قطعات الکترونیکی و کاهش عمر آن ها می شود.
- فرسودگی طبیعی قطعات: خازن های الکترولیتی و رله ها عمر مفید مشخصی دارند و پس از چندین سال کارکرد مداوم، ممکن است دچار افت کیفیت یا خرابی شوند.
ابزارهای مورد نیاز برای عیب یابی و تعمیر برد
برای انجام یک عیب یابی حرفه ای و ایمن، داشتن ابزارهای مناسب الزامی است. تلاش برای تعمیر برد بدون ابزار کافی نه تنها مشکل را حل نمی کند، بلکه ممکن است باعث آسیب های جبران ناپذیر به مدار چاپی شود. ابزارهای کلیدی عبارتند از:
- مولتی متر دیجیتال: حیاتی ترین ابزار برای اندازه گیری ولتاژ، مقاومت، تست دیود و بررسی پیوستگی مدار. یک مولتی متر با دقت بالا برای خواندن مقادیر دقیق قطعات SMD ضروری است.
- هویه و قلع کش: برای جدا کردن قطعات معیوب و نصب قطعات جدید. استفاده از هویه با قابلیت تنظیم دما برای جلوگیری از آسیب حرارتی به لایه های برد توصیه می شود.
- سیم لحیم و خمیر فلکس: برای ایجاد اتصالات قوی و تمیز روی پایه های قطعات.
- ذره بین یا لوپ تعمیراتی: بسیاری از قطعات روی بردهای جدید ماشین ظرفشویی بوش از نوع SMD (نصب سطحی) و بسیار ریز هستند. مشاهده ترک های ریز یا لحیم سردی بدون بزرگنمایی تقریبا غیرممکن است.
- اسپری تمیز کننده کنتاکت: برای شستشوی برد در صورت وجود رطوبت، چربی یا سولفاته شدن مسیرها. این اسپری باید فاقد رطوبت باشد و به سرعت تبخیر شود.
- پیچ گوشتی های دقیق و آچارهای مخصوص: برای باز کردن قاب های پلاستیکی و محافظ های فلزی بدون شکستن خارهای نگهدارنده.
راهنمای گام به گام عیب یابی و تعمیر برد ماشین ظرفشویی بوش
تعمیر برد یک فرآیند تخصصی است و نیازمند ابزارهایی مانند مولتی متر دیجیتال، هویه، سیم لحیم، و الکترونیک تمیز کننده می باشد. اگر تجربه کافی ندارید، این مراحل را تنها برای آشنایی مطالعه کنید و اقدام عملی ننمایید.
مرحله اول: رعایت اصول ایمنی و دسترسی به برد

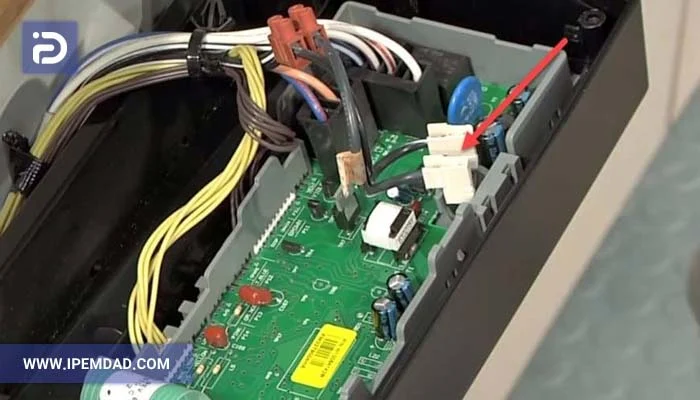

قبل از هر کاری، دوشاخه دستگاه را از پریز برق بکشید. هرگز به بردی که به برق متصل است دست نزنید. ماشین ظرفشویی را از محل خود خارج کرده و پنل جلویی یا درب بالایی (بسته به مدل) را با استفاده از پیچ گوشتی مناسب باز کنید تا به محفظه محافظ برد دسترسی پیدا کنید. سوکت های متصل به برد را با دقت و یادداشت کردن محل آن ها جدا نمایید.
مرحله دوم: بررسی چشمی و فیزیکی
برد را خارج کرده و زیر نور کافی قرار دهید. به دنبال علائم زیر بگردید:
- خازن های باد کرده یا نشتی داده.
- تغییر رنگ یا سیاه شدگی اطراف مقاومت ها و آی سی ها.
- مسیرهای مسی سوخته یا قطع شده روی برد.
- سولفاته شدن (شوره سفید یا سبز) روی پایه های قطعات.
مرحله سوم: تست قطعات با مولتی متر
برای عیب یابی دقیق، باید قطعات مشکوک را با مولتی متر تست کنید:
| قطعه | روش تست با مولتی متر | نشانه خرابی |
|---|---|---|
| فیوز شیشه ای یا سرامیکی | قرار دادن مولتی متر روی حالت بوق (Continuity) | عدم شنیدن صدای بوق و نمایش عدد 1 یا OL |
| خازن الکترولیتی | استفاده از حالت تست خازن یا اندازه گیری مقاومت (باید عددی نشان دهد و سپس به سمت بی نهایت برود) | اتصال کوتاه دائمی یا عدم تغییر عدد (خازن خشک شده) |
| دیود | استفاده از حالت تست دیود (ولتاژ فوروارد باید حدود 0.5 تا 0.7 ولت باشد) | نمایش عدد 0 در هر دو جهت (اتصال کوتاه) یا OL در هر دو جهت (قطع) |
| رله و تریاک | تست مقاومت بین پایه ها و بررسی عملکرد بوبین رله | عدم تغییر وضعیت رله با اعمال ولتاژ یا اتصال کوتاه بین پایه های تریاک |
مرحله چهارم: تعویض قطعه معیوب و مونتاژ
پس از شناسایی قطعه معیوب، با استفاده از هویه و قلع کش، آن را از روی برد جدا کنید. پایه های قطعه جدید را به درستی خم کرده و روی برد قرار دهید و لحیم کاری نمایید. پس از اطمینان از کیفیت لحیم کاری، برد را در محفظه خود قرار داده، سوکت ها را متصل کنید و دستگاه را برای تست نهایی به برق بزنید.
تحلیل کدهای خطای مرتبط با برد در ماشین ظرفشویی بوش
شناخت کدهای خطا می تواند مسیر عیب یابی را به طور قابل توجهی کوتاه کند. اگرچه این کدها ممکن است به قطعات دیگر نیز مربوط باشند، اما در صورت سالم بودن آن قطعات، انگشت اتهام به سوی برد نشانه می رود:
- کد خطای E24 یا F24: این کد به معنای مشکل در سیستم تخلیه است. اگر پمپ تخلیه و مسیر شلنگ ها کاملاً باز و سالم باشند، خرابی تریاک یا رله کنترل کننده پمپ روی برد الکترونیکی محتمل ترین گزینه است.
- کد خطای E15 یا F15: این خطا نشان دهنده فعال شدن سنسور ضد نشت (Aquastop) است. اگر هیچ نشتی آبی در کف دستگاه وجود نداشته باشد، ممکن است خود سنسور یا مدار ورودی سنسور روی برد دچار نقص شده باشد.
- کد خطای E09 یا F09: مربوط به سیستم گرمایش است. اگر المنت با تست مولتی متر سالم باشد، عدم گرمایش آب نشان می دهد که فرمان برق رسانی از سوی برد به المنت ارسال نمی شود که معمولاً ناشی از خرابی رله گرمایش روی برد است.
برآورد هزینه تعمیر یا تعویض برد ظرفشویی بوش در سال 1405
هزینه نهایی بستگی به شدت آسیب، مدل دقیق ماشین ظرفشویی و قیمت قطعات یدکی دارد. در جدول زیر، محدوده تقریبی هزینه های رایج برای آگاهی شما ارائه شده است. توجه داشته باشید که این ارقام تخمینی هستند و ممکن است بسته به تعمیرگاه و شهر متفاوت باشند.
| نوع خدمات | شرح عملیات | محدوده هزینه تقریبی (تومان) |
|---|---|---|
| تعمیر جزئی برد | تعویض خازن، مقاومت، دیود یا فیوز سوخته | 1,500,000 تا 3,500,000 |
| تعمیر مدارات پیچیده | تعویض رله، تریاک یا رفع قطعی در لایه های داخلی برد | 2,500,000 تا 5,000,000 |
| تعویض آی سی یا پروگرام مجدد | تعویض میکروکنترلر یا به روز رسانی نرم افزار برد | 3,000,000 تا 6,000,000 |
| تعویض کامل برد اصلی | خرید و نصب برد الکترونیکی اورجینال یا استوک سالم | 6,000,000 تا 15,000,000 |
راهکارهای پیشگیری از خرابی برد ماشین ظرفشویی
با رعایت چند نکته ساده می توانید عمر مفید برد الکترونیکی دستگاه خود را به طور چشمگیری افزایش دهید و از هزینه های سنگین تعمیرات جلوگیری کنید:
- استفاده از محافظ برق استاندارد: حتماً از یک محافظ برق با کیفیت و دارای تاییدیه استاندارد استفاده کنید تا نوسانات ناگهانی برق شهر به برد آسیب نرساند.
- بررسی دوره ای واشرها و آب بندی: از سالم بودن واشر دور درب و اتصالات شلنگ ها اطمینان حاصل کنید تا از نفوذ رطوبت به محفظه الکترونیکی جلوگیری شود.
- تمیز نگه داشتن فیلترها: گرفتگی فیلترها باعث فشار بیشتر به پمپ و در نتیجه کشیدن جریان بیشتر از مدارهای برد می شود. فیلترها را به طور منظم شستشو دهید.
- خاموش کردن دستگاه در زمان های طولانی: اگر برای مدت طولانی از ماشین ظرفشویی استفاده نمی کنید، بهتر است دوشاخه آن را از برق بکشید تا از خطرات نوسانات برق در زمان عدم حضور جلوگیری شود.
- استفاده از خدمات تخصصی: برای سرویس های دوره ای و رسوب زدایی، از تکنسین های مجرب کمک بگیرید تا فشار غیرضروری به سیستم گرمایشی و برد وارد نشود.
پرسش های متداول درباره تعمیر برد ظرفشویی بوش
آیا تعمیر برد ماشین ظرفشویی بوش در منزل امکان پذیر است؟
خیر، تعمیر تخصصی برد نیازمند ابزارهای دقیق آزمایشگاهی مانند اسیلوسکوپ و منبع تغذیه است. در منزل تنها می توان اقدام به تعویض کامل برد یا بررسی های اولیه چشمی نمود. باز کردن و دستکاری قطعات روی برد در محیط منزل به دلیل وجود گرد و غبار و رطوبت، ریسک خرابی بیشتر را به همراه دارد.
تفاوت برد اصلی و برد استوک در چیست؟
برد اصلی (اورجینال) قطعه ای نو و با گارانتی شرکتی است که بالاترین سازگاری و عمر مفید را دارد. برد استوک، قطعه ای دست دوم اما سالم است که از دستگاه های دیگر باز شده است. اگرچه برد استوک هزینه کمتری دارد، اما عمر مفید آن نامشخص است و معمولاً گارانتی طولانی مدتی ندارد.
چرا پس از تعویض برد، دستگاه همچنان ارور می دهد؟
این موضوع ممکن است به دلیل عدم کالیبراسیون یا برنامه ریزی (پروگرام) صحیح برد جدید برای مدل خاص دستگاه باشد. برخی از بردهای جدید نیاز به تنظیمات نرم افزاری توسط تکنسین دارند تا با سنسورهای دستگاه هماهنگ شوند. همچنین ممکن است عامل اصلی ایجاد خطا (مانند سنسور معیوب) هنوز تعویض نشده باشد.
آیا شستشوی برد با اسپری تمیز کننده کنتاکت مشکل را حل می کند؟
اگر خرابی برد صرفاً به دلیل ایجاد سولفاته یا کثیفی روی مسیرهای مسی باشد، شستشو با اسپری تمیز کننده کنتاکت می تواند مشکل را برطرف کند. اما اگر قطعات الکترونیکی (مانند خازن یا آی سی) دچار آسیب فیزیکی یا سوختگی شده باشند، شستشو هیچ تأثیری نخواهد داشت و قطعه باید تعویض گردد.
