آکواستاپ ظرفشویی یک قطعه ایمنی حیاتی است که به عنوان شیر برقی ورودی آب عمل می کند و وظیفه دارد در صورت تشخیص نشتی یا تکمیل ظرفیت آب، جریان ورودی را به صورت خودکار قطع نماید. این سیستم از ترکیب یک سنسور نشتی، یک شیر الکترومغناطیسی و در برخی مدل ها یک شیلنگ دوبل جاذب تشکیل شده است که با همکاری برد الکترونیکی دستگاه، از خسارات مالی سنگین ناشی از طغیان آب در آشپزخانه جلوگیری می کند. شناخت انواع، علائم خرابی و روش صحیح نصب این قطعه برای هر دارنده ماشین ظرفشویی ضروری است.
آکواستاپ ظرفشویی چیست و چه جایگاهی در سیستم ایمنی دستگاه دارد
آکواستاپ که در اصطلاح فنی تعمیرکاران به آن شیر برقی یا سلونوئید ولو نیز گفته می شود، یکی از حیاتی ترین قطعات در مسیر ورودی آب ماشین ظرفشویی است. این قطعه وظیفه مدیریت و کنترل دقیق جریان آب ورودی به دستگاه را بر عهده دارد. در حالت عادی و زمانی که دستگاه خاموش است یا نیاز به آبگیری ندارد، این شیر در وضعیت بسته قرار داشته و مانع از ورود آب به سیستم داخلی می شود. به محض این که برد کنترل اصلی دستگاه فرمان آبگیری را صادر می کند، شیر برقی فعال شده و مسیر عبور آب را باز می نماید.
اهمیت این قطعه فراتر از یک شیر ساده است. آکواستاپ به عنوان اولین خط دفاعی در برابر حوادث نشت آب عمل می کند. در صورتی که به هر دلیلی مانند فرسودگی شیلنگ ها، شل شدن بست ها یا ترک خوردگی مخزن داخلی، آب در کف دستگاه جمع شود، سنسور نشتی متصل به سیستم آکواستاپ فعال شده و بلافاصله جریان برق شیر برقی را قطع می کند. این عمل باعث بسته شدن فوری مسیر آب و جلوگیری از طغیان و خسارات جبران ناپذیر به کفپوش آشپزخانه و طبقات پایین ساختمان می شود.
مکانیزم عملکرد فنی و تخصصی آکواستاپ
برای درک بهتر عملکرد این سیستم، باید ساختار داخلی آن را بررسی کنیم. یک آکواستاپ الکترونیکی استاندارد از چند جزء کلیدی تشکیل شده است که هماهنگی آن ها عملکرد بی نقص دستگاه را تضمین می کند.
- سیم پیچ الکترومغناطیسی (سلونوئید): این بخش قلب تپنده آکواستاپ است. وقتی ولتاژ مشخصی (معمولا 220 ولت یا در برخی مدل ها ولتاژ پایین تر تبدیل شده) توسط برد به این سیم پیچ اعمال می شود، یک میدان مغناطیسی قوی ایجاد می کند.
- پیستون یا پلانجر: این قطعه فلزی کوچک درون سیم پیچ قرار دارد. با فعال شدن میدان مغناطیسی، پیستون به سمت بالا کشیده می شود و مسیر عبور آب را باز می کند.
- دیافراگم واشر: یک صفحه لاستیکی انعطاف پذیر که با حرکت پیستون جابه جا شده و با ایجاد یا رفع فشار، مسیر آب را به صورت فیزیکی مسدود یا باز می کند.
- فنر بازگشتی: این فنر وظیفه دارد به محض قطع شدن جریان برق از سیم پیچ، پیستون را به حالت اولیه بازگردانده و دیافراگم را بر روی نشیمنگاه خود فشار دهد تا مسیر آب کاملا بسته شود.
- سنسور نشتی (فلوتر): این قطعه در سینی کف دستگاه نصب می شود. در صورت ورود حتی چند قطره آب به کف دستگاه، این سنسور بالا آمده و سیگنالی به برد ارسال می کند تا فرمان قطع فوری شیر برقی صادر شود.
این سیستم به گونه ای طراحی شده است که با فشار آب شهری بین 0.2 تا 10 بار به درستی کار کند. اگر فشار آب کمتر از حد مجاز باشد، ممکن است دیافراگم به درستی باز نشود و دستگاه با خطای عدم آبگیری مواجه شود.
انواع آکواستاپ ماشین ظرفشویی
با پیشرفت تکنولوژی ساخت لوازم خانگی، سیستم های آکواستاپ نیز تکامل یافته اند. در حال حاضر سه نوع اصلی از این قطعه در بازار وجود دارد که هر کدام ویژگی های فنی خاص خود را دارند.
1. آکواستاپ مکانیکی
این مدل قدیمی تر بوده و فاقد قطعات الکترونیکی پیچیده است. عملکرد آن صرفا بر اساس فشار آب و یک مکانیزم فنری و گوی فلزی استوار است. با افزایش ناگهانی فشار یا نشتی، مکانیزم داخلی قفل شده و جریان آب را قطع می کند. اگرچه این مدل ارزان تر است، اما دقت پایین تری داشته و در برابر نشتی های آهسته و قطره ای واکنش مناسبی نشان نمی دهد.
2. آکواستاپ الکترونیکی (شیر برقی داخلی)
این رایج ترین نوع در ماشین های ظرفشویی مدرن است. شیر برقی در داخل بدنه دستگاه و در مسیر ورودی شیلنگ نصب می شود. این قطعه مستقیما با برد الکترونیکی دستگاه در ارتباط است و فرمان باز و بسته شدن را بر اساس برنامه شستشو و داده های سنسورها دریافت می کند. دقت بالا و قابلیت اطمینان عالی از ویژگی های بارز این مدل است.

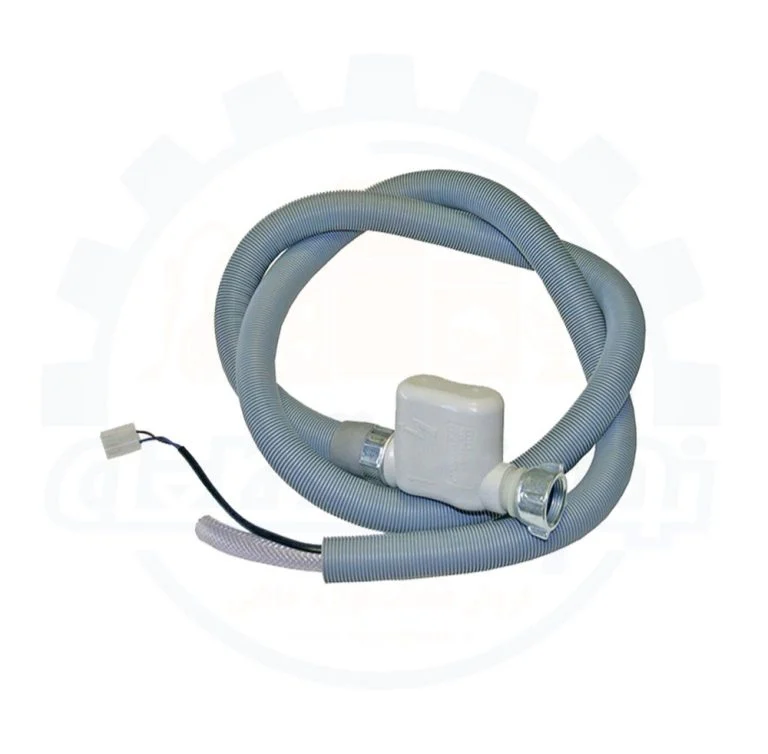

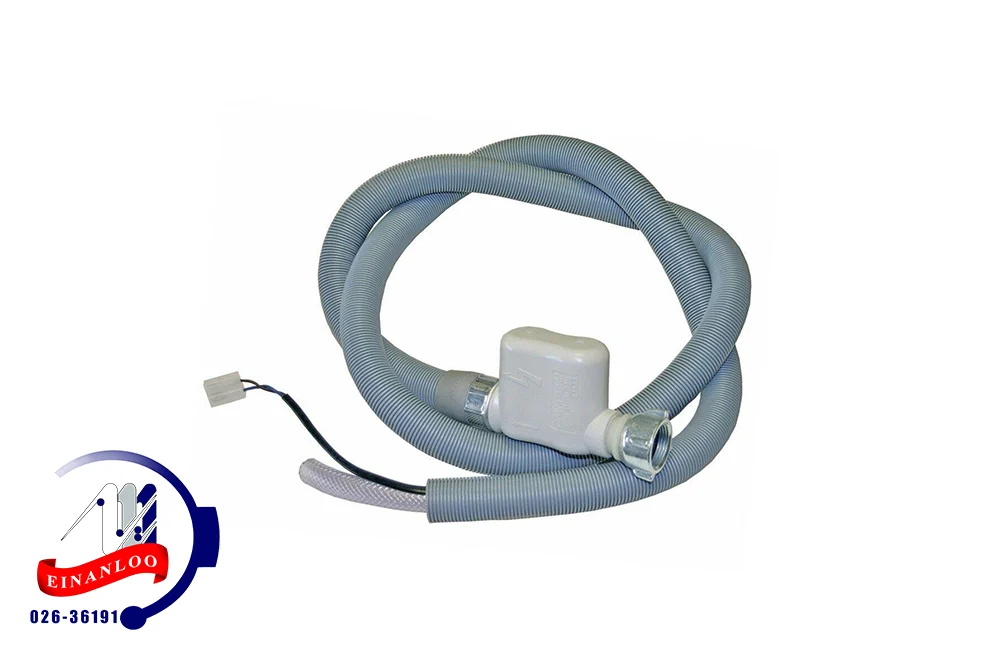

3. آکواستاپ یکپارچه با شیلنگ ورودی
در این طراحی که به ویژه در برندهای اروپایی مانند بوش رایج است، کل مجموعه شیر برقی و سنسور در انتهای شیلنگ ورودی آب (قسمتی که به شیر دیواری متصل می شود) قرار دارد. این شیلنگ ها اغلب دارای یک لایه بیرونی دوبل هستند که در صورت پارگی لایه داخلی، آب را درون لایه بیرونی حبس کرده و همزمان مکانیزم قطع کن فعال می شود. این ایمن ترین حالت ممکن است زیرا نشتی را قبل از ورود به بدنه اصلی دستگاه متوقف می کند.
معرفی و مقایسه بهترین برندهای آکواستاپ به همراه قیمت روز
انتخاب قطعه یدکی اورجینال و با کیفیت برای سیستم آکواستاپ بسیار حیاتی است. استفاده از قطعات متفرقه می تواند منجر به نشتی های مکرر و آسیب به برد الکترونیکی شود. در ادامه به بررسی بهترین برندهای موجود در بازار و محدوده قیمت آن ها بر اساس نرخ های رایج در آبان ماه 1405 می پردازیم.
- آکواستاپ ماشین ظرفشویی بوش (Bosch): برند بوش از پیشگامان تکنولوژی آکواستاپ است. قطعات اورجینال بوش (مانند کد فنی 00668113) از متریال بسیار مقاوم در برابر رسوب و فشار بالا ساخته شده اند. این قطعات معمولا به صورت یکپارچه با شیلنگ عرضه می شوند. قیمت حدودی آکواستاپ اورجینال بوش در بازار بین 2,900,000 تا 3,500,000 تومان متغیر است.
- آکواستاپ ماشین ظرفشویی ال جی (LG): شیرهای برقی ال جی دارای طراحی فشرده و سیم پیچ های با راندمان بالا هستند که مصرف انرژی بهینه ای دارند. این قطعات در برابر نوسانات ولتاژ مقاومت خوبی نشان می دهند. قیمت شیر برقی آکواستاپ ال جی اورجینال حدود 5,300,000 تومان برآورد می شود.
- آکواستاپ ماشین ظرفشویی سامسونگ (Samsung): قطعات سامسونگ نیز از کیفیت ساخت بالایی برخوردارند و با سیستم های عیب یابی هوشمند دستگاه کاملا سازگارند. قیمت این قطعات بسته به مدل دستگاه معمولا بین 1,200,000 تا 2,500,000 تومان است.
- برندهای اقتصادی و متفرقه: برای برندهایی مانند بکو، کنوود یا دستگاه های ایرانی، قطعات با کیفیت ساخت ایتالیا (مانند برند بیترون) یا چین در دسترس است. قیمت این مدل ها معمولا بین 950,000 تا 1,500,000 تومان است که گزینه ای مقرون به صرفه محسوب می شوند، اما باید از اصالت و گارانتی آن ها اطمینان حاصل کرد.
علائم خرابی آکواستاپ و کدهای خطای رایج
تشخیص به موقع خرابی آکواستاپ می تواند از خسارات بزرگتر جلوگیری کند. اگر با هر یک از علائم زیر مواجه شدید، احتمال خرابی شیر برقی یا سنسور مرتبط با آن وجود دارد.
- دستگاه آبگیری نمی کند: اگر صدای وزوز خفیفی از شیر برقی می شنوید اما آب وارد دستگاه نمی شود، ممکن است پیستون داخلی گیر کرده باشد یا سیم پیچ سوخته باشد.
- آبگیری یکسره و سرریز شدن: اگر دستگاه حتی پس از تکمیل ظرفیت به آبگیری ادامه دهد و آب از زیر درب خارج شود، نشانه آن است که دیافراگم شیر برقی پاره شده یا رسوبات مانع از بسته شدن کامل آن می شوند.
- نمایش کدهای خطا: برندهای مختلف برای خرابی سیستم آکواستاپ کدهای خاصی را نمایش می دهند. به عنوان مثال، در ماشین ظرفشویی بوش ارور E15 یا E24 نشان دهنده فعال شدن سنسور نشتی و قطع آب توسط آکواستاپ است. در برندهای سامسونگ و ال جی، کدهای E4 یا C4 اغلب به مشکلات سیستم ورودی آب و آکواستاپ اشاره دارند.
- نشتی آب از محل اتصال شیلنگ: ترک خوردگی بدنه پلاستیکی شیر برقی در اثر فشار ناگهانی آب یا یخ زدگی می تواند منجر به چکه کردن آب از محل اتصال شود.
راهنمای گام به گام نصب و تعویض آکواستاپ ظرفشویی
تعویض آکواستاپ کاری است که با داشتن ابزار مناسب و رعایت نکات ایمنی می توان آن را انجام داد. با این حال، اگر تجربه فنی کافی ندارید، سپردن این کار به تکنسین متخصص توصیه می شود. مراحل کلی تعویض به شرح زیر است:
- قطع ایمنی: ابتدا دوشاخه برق ماشین ظرفشویی را از پریز خارج کنید و شیر فلکه اصلی آب ورودی به دستگاه را کاملا ببندید.
- دسترسی به قطعه: اگر آکواستاپ از نوع داخلی است، باید پنل بالایی یا دیواره کناری دستگاه را با استفاده از پیچ گوشتی مناسب باز کنید تا به محل نصب شیر برقی دسترسی پیدا کنید. اگر از نوع شیلنگ یکپارچه است، کافی است شیلنگ را از پشت دستگاه و شیر دیواری جدا کنید.
- جداسازی اتصالات: سوکت برق متصل به شیر برقی را با احتیاط خارج کنید. سپس با استفاده از آچار مناسب، بست های شیلنگ ورودی و خروجی آب را شل کرده و شیلنگ ها را از شیر قدیمی جدا نمایید. (یک ظرف کوچک زیر قطعه قرار دهید تا آب باقیمانده در لوله ها خارج شود).
- نصب قطعه جدید: واشرهای لاستیکی جدید را در محل اتصالات قرار دهید. شیر برقی جدید را در جای خود محکم کرده و شیلنگ ها را با بست های فلزی یا پلاستیکی محکم ببندید تا از نشتی جلوگیری شود.
- اتصال برق و تست نهایی: سوکت برق را مجددا وصل کنید. شیر فلکه آب را باز کنید و به دقت محل اتصالات را برای هرگونه چکه کردن بررسی کنید. سپس دستگاه را به برق زده و یک برنامه شستشوی کوتاه را اجرا کنید تا از عملکرد صحیح و آبگیری بدون مشکل اطمینان حاصل نمایید.
جدول مقایسه تخصصی انواع آکواستاپ
| ویژگی فنی | آکواستاپ مکانیکی | آکواستاپ الکترونیکی (شیر برقی) | آکواستاپ شیلنگ یکپارچه |
|---|---|---|---|
| مکانیزم عمل | فنر و فشار فیزیکی | الکترومغناطیسی و برد کنترل | الکترومغناطیسی + مکانیزم شیلنگ دوبل |
| سرعت واکنش به نشتی | متوسط | بسیار بالا | بسیار بالا (قبل از ورود به دستگاه) |
| عمر مفید قطعه | کوتاه تر (مستعد فرسودگی فنر) | طولانی (در صورت استفاده از قطعه اورجینال) | طولانی ترین (محافظت شده در غلاف) |
| هزینه تعویض | پایین | متوسط تا بالا | بالا (به دلیل تعویض کل شیلنگ) |
| سازگاری با بردهای هوشمند | ندارد | کامل | کامل |
نکات طلایی نگهداری و افزایش عمر شیر برقی آکواستاپ
برای این که سیستم آکواستاپ دستگاه شما سال ها بدون مشکل کار کند، رعایت چند نکته ساده اما حیاتی ضروری است. ابتدا، نصب یک فیلتر رسوب گیر در مسیر ورودی آب ساختمان یا قبل از شیر ظرفشویی می تواند از تجمع املاح و رسوب روی دیافراگم و پیستون شیر برقی جلوگیری کند. رسوب گرفتن یکی از اصلی ترین دلایل گیر کردن شیر در حالت باز یا بسته است.
دوم، در مناطقی که نوسان شدید فشار آب وجود دارد، استفاده از یک شیر فشارشکن قبل از ورودی دستگاه توصیه می شود. فشار بیش از حد می تواند به بدنه پلاستیکی آکواستاپ آسیب فیزیکی وارد کند. سوم، در فصل های سرد سال که احتمال یخ زدگی لوله ها وجود دارد، اگر دستگاه برای مدت طولانی استفاده نمی شود، بهتر است شیر فلکه ورودی آب را بسته و شیلنگ ورودی را تخلیه کنید تا از ترک خوردگی قطعات داخلی بر اثر انبساط یخ جلوگیری شود.
پرسش های متداول درباره آکواستاپ ظرفشویی
آیا امکان تعمیر آکواستاپ وجود دارد یا باید حتما تعویض شود؟
در اکثر موارد، به ویژه در مدل های الکترونیکی و یکپارچه، تعمیر آکواستاپ توصیه نمی شود. باز کردن این قطعات نیازمند ابزار تخصصی است و پس از باز شدن، آب بندی اولیه آن ها به هم می ریزد. با توجه به اهمیت ایمنی این قطعه و قیمت نسبتا مناسب آن نسبت به خسارات احتمالی نشت آب، تعویض کامل با قطعه اورجینال منطقی ترین و ایمن ترین راه حل است.
چرا ماشین ظرفشویی ارور نشتی آب می دهد در حالی که هیچ آبی روی زمین نیست؟
این وضعیت معمولاً به دلیل فعال شدن سنسور فلوتر در کف دستگاه رخ می دهد. ممکن است مقدار بسیار کمی آب ناشی از چکه کردن اتصالات داخلی، کف کردن بیش از حد مواد شوینده یا میعان طبیعی در کف دستگاه جمع شده باشد. در این حالت آکواستاپ به درستی عمل کرده و آب را قطع کرده است. خشک کردن کامل کف دستگاه و ریست کردن آن می تواند مشکل را موقتاً حل کند، اما اگر ارور تکرار شود، نشتی داخلی باید توسط تکنسین بررسی شود.
آیا می توان آکواستاپ یک برند را روی ماشین ظرفشویی برند دیگر نصب کرد؟
به طور کلی خیر. هر چند که اصل عملکرد شیرهای برقی مشابه است، اما ولتاژ کاری، نوع سوکت اتصال، دبی خروجی آب و ابعاد فیزیکی آن ها در برندهای مختلف متفاوت است. نصب قطعه ناسازگار می تواند منجر به عدم آبگیری، آسیب به برد الکترونیکی یا نشتی آب شود. همیشه باید از قطعه یدکی مخصوص مدل دقیق دستگاه خود استفاده کنید.
هزینه تعویض آکواستاپ توسط تعمیرکار چقدر است؟
هزینه نهایی شامل دو بخش قیمت قطعه یدکی و دستمزد نصب است. دستمزد تعویض بسته به پیچیدگی دسترسی به قطعه در مدل های مختلف دستگاه و تعرفه اتحادیه متغیر است. به طور کلی، هزینه خدمات تعویض این قطعه توسط تکنسین مجرب، علاوه بر قیمت خود قطعه، مبلغی معقول و مقرون به صرفه نسبت به جلوگیری از خسارات احتمالی نشت آب محسوب می شود.
سیستم آکواستاپ یکی از هوشمندانه ترین و ضروری ترین ویژگی های ایمنی در ماشین های ظرفشویی مدرن است. درک نحوه کار این قطعه، شناخت علائم هشدار دهنده خرابی و اقدام به موقع برای تعویض آن با قطعات اورجینال، نه تنها عمر مفید دستگاه شما را افزایش می دهد، بلکه آرامش خاطر شما را در برابر حوادث پیش بینی نشده لوله کشی تضمین می کند. همواره به یاد داشته باشید که پیشگیری و نگهداری دوره ای، هزینه ای بسیار کمتر از جبران خسارات ناشی از نشت آب خواهد داشت.
